Applikazzjonijiet tat-tħin fil-manifattura tal-moffa għall-iffurmar tal-injezzjoni tal-plastik
It-teknoloġija tat-tħin għandha rwol fundamentali fil-manifattura tal-forom użati għall-iffurmar tal-injezzjoni tal-plastik, li toffri soluzzjonijiet versatili għall-ħolqien ta 'komponenti preċiżi li jiffurmaw il-prodotti li nużaw kuljum. L-applikazzjoni estensiva ta 'proċessi ta' tħin fil-manifattura tal-komponenti tal-moffa tiġbor fiha magni tal-pjan, proċessar tas-sistema tat-toqob, magni tal-profil kumpless, magni tal-wiċċ spazjali kkomplikati, u operazzjonijiet ta 'qtugħ tal-kanal. Dawn il-kapaċitajiet jagħmlu t-tħin it-teknoloġija tal-ipproċessar l-iktar użata b'mod wiesa 'fil-produzzjoni ta' komponenti tal-moffa għall-iffurmar tal-injezzjoni ta 'industriji tal-plastik madwar id-dinja.
Nifhmu t-Tagħmir u l-Operazzjonijiet tat-Tħin
Operazzjonijiet tat-tħin isiru fuq magni tat-tħin bl-użu ta 'għodod ta' qtugħ speċjalizzati msejħa cutters tat-tħin. Matul il-proċess tal-magni, il-cutter tat-tħin iwettaq il-moviment rotazzjonali primarju waqt li l-biċċa tax-xogħol tesegwixxi l-moviment tal-għalf relattivament mal-cutter. Il-firxa ta 'magni tat-tħin disponibbli għall-manifattura tal-moffa tinkludi magni tat-tħin vertikali, magni tat-tħin orizzontali, magni tat-tħin tal-irfid, u magni tat-tħin tal-għodda, bil-magni tat-tħin vertikali huma partikolarment prevalenti fil-iffurmar tal-injezzjoni tal-faċilitajiet tal-produzzjoni tal-moffa tal-plastik.
Is-sistemi tal-ikklampjar tal-biċċa tax-xogħol fuq it-tabelli tax-xogħol tal-magna tat-tħin jimpjegaw diversi metodi inklużi - vises tax-xedaq, xogħol tax-xogħol li jdur, u kapijiet universali tal-indiċjar. Għal uċuħ akbar tal-biċċa tax-xogħol misjuba komunement fl-iffurmar tal-injezzjoni ta 'applikazzjonijiet tal-plastik, chucks manjetiċi jipprovdu soluzzjonijiet effettivi ta' fissazzjoni. L-għażla ta 'cutters tat-tħin xierqa tiddependi fuq ir-rekwiżiti speċifiċi tal-magni, b'disinji ta' cutter differenti ottimizzati għal diversi karatteristiċi tal-moffa.
Magni tat-tħin konvenzjonali mgħammra b'konfigurazzjonijiet ta 'cutter differenti jistgħu b'suċċess magna uċuħ orizzontali, uċuħ vertikali, uċuħ inklinati, uċuħ imxerrda, lemin {- angolu ta' skanalaturi, t {- skanalaturi forma ta 'l-injezzjoni ta' l-injezzjoni ta 'l-injezzjoni tal-kostruzzjoni ta' l-injezzjoni. Filwaqt li t-tħin tal-wiċċ mgħawweġ tipikament jirrikjedi magni tat-tħin CNC għal riżultati ottimali, magni konvenzjonali jibqgħu ta 'valur għal ħafna operazzjonijiet standard.
Kapaċitajiet tal-magna tat-tħin
Multi - Id-disinn tas-snien jippermetti veloċitajiet ogħla ta 'qtugħ
Livelli ta 'eżattezza li jvarjaw minn IT7 sa IT9
Il-ħruxija tal-wiċċ bejn ra=1.6 sa 6.3μm
Adattat għall-irfinar, semi - finitura, u finitura
Azzjoni tal-Qtugħ Mhux kontinwa tnaqqas l-ilbies tal-għodda
Id-disinn tas-snien multi - ta 'cutters tat-tħin jippermetti li t-truf multipli tal-qtugħ jidħlu fl-istess ħin matul il-proċess tal-qtugħ. Din il-karatteristika, flimkien mat-tul estiż tat-tarf tal-qtugħ, tippermetti veloċitajiet ogħla ta 'tħin u parametri akbar ta' qtugħ, li jirriżulta f'effiċjenza superjuri għat-tneħħija tal-metall. Konsegwentement, l-operazzjonijiet tat-tħin juru produttività eċċezzjonali fl-iffurmar tal-injezzjoni ta 'ambjenti tal-manifattura tal-moffa tal-plastik.
Il-varjetà estensiva ta 'cutters tat-tħin disponibbli tipprovdi kapaċitajiet wiesgħa ta' proċessar kruċjali għat-teħid tal-moffa. Operazzjonijiet standard tat-tħin tipikament jiksbu livelli ta 'eżattezza li jvarjaw minn IT7 sa IT9, b'valuri ta' ħruxija tal-wiċċ bejn RA=1.6 sa 6.3μm. Dawn l-ispeċifikazzjonijiet jagħmlu t-tħin adattat għal magni mhux maħduma, semi - irfinar, u operazzjonijiet ta 'finitura meħtieġa fl-iffurmar tal-injezzjoni tal-produzzjoni tal-għodda tal-plastik.
Kull vantaġġ ta 'qtugħ fi cutter tat-tħin jesperjenza azzjoni ta' qtugħ mhux kontinwa, b'ħin ta 'kuntatt limitat bejn it-tarf tal-qtugħ u l-biċċa tax-xogħol. Il-volum sostanzjali tal-korp tal-cutter jipprovdi kundizzjonijiet ta 'tkessiħ favorevoli, li jikkontribwixxu għal xedd ta' għodda mnaqqsa u ħajja ta 'cutter estiża. Din il-karatteristika turi partikolarment vantaġġjuża fl-ambjent eżiġenti tal-iffurmar tal-injezzjoni tal-manifattura tal-moffa tal-plastik, fejn il-lonġevità tal-għodda tħalli direttament l-ispejjeż tal-produzzjoni.
Matul l-operazzjonijiet tat-tħin, in-numru ta 'truf li jaqtgħu fl-istess ħin ingaġġat ivarja kontinwament, u kull tarf tat-tarf jesperjenza li tbiddel il-ħxuna taċ-ċippa. Dawn il-varjazzjonijiet jirriżultaw f'forzi ta 'qtugħ li jvarjaw li jistgħu jikkawżaw vibrazzjoni bejn il-biċċa tax-xogħol u t-truf tal-qtugħ. Kundizzjonijiet dinamiċi bħal dawn jillimitaw veloċitajiet ta 'qtugħ li jistgħu jinkisbu u jinfluwenzaw il-kwalità finali tal-komponenti bil-makna użati fl-iffurmar tal-injezzjoni ta' applikazzjonijiet tal-plastik.
Tħin periferali
It-tħin tal-wiċċ vertikali juża cutters ċilindriċi għal operazzjonijiet ta 'tħin periferali. Dan il-metodu huwa partikolarment effettiv għall-ħolqien ta 'uċuħ vertikali, skanalaturi, u profili bi preċiżjoni għolja. L-assi tal-cutter jibqa 'parallel mal-wiċċ tal-biċċa tax-xogħol, li jippermetti kontroll preċiż tal-fond u finituri konsistenti tal-wiċċ.
Wiċċ tat-tħin
Uċuħ orizzontali jużaw imtieħen tal-wiċċ jew imtieħen tat-tarf għat-tħin tal-wiċċ. It-tħin tal-wiċċ jinvolvi aktar snien fl-istess ħin, jesperjenza varjazzjonijiet iżgħar ta 'ħxuna taċ-ċippa, u jżomm żoni ta' kuntatt akbar. L-imtieħen tal-wiċċ jinkorporaw snien tal-wiper li jipprovdu azzjoni ta 'finitura tal-wiċċ, li jsaħħu l-kwalità ta' uċuħ maħduma bil-makna kritiċi għall-komponenti tal-moffa.
Tħin vertikali fil-produzzjoni tal-komponenti tal-moffa
Fi ħdan operazzjonijiet ta 'tħin konvenzjonali għal komponenti tal-moffa, it-tħin vertikali mwettaq fuq magni tat-tħin vertikali u magni tat-tħin universali tal-għodda tirrappreżenta l-iktar teknika applikata b'mod estensiv. Magni mhux maħduma ta 'partijiet vojta u pjanċa - komponenti tat-tip kultant jużaw magni tat-tħin orizzontali u magni tat-tħin tal-irfid. L-adozzjoni mifruxa ta 'bażijiet standard tal-moffa fl-iffurmar tal-injezzjoni tal-plastik naqqset sostanzjalment ir-rekwiżiti tal-magni għall-komponenti tal-mudell.
Konsegwentement, magni tat-tħin konvenzjonali jservu primarjament operazzjonijiet ta 'magni mhux maħduma jew żoni ta' proċessar b'rekwiżiti ta 'preċiżjoni moderati. L-evoluzzjoni tat-teknoloġija tat-tħin tkompli tavvanza flimkien mal-iżviluppi fl-iffurmar tal-injezzjoni tal-manifattura tal-plastik. Ċentri moderni tat-tħin jinkorporaw karatteristiċi avvanzati bħalma huma għoljin - magħżel tal-veloċità, tibdil awtomatiku tal-għodda, u sistemi ta 'tkessiħ sofistikati li jsaħħu kemm il-produttività kif ukoll il-preċiżjoni. Dan it-titjib teknoloġiku jibbenefika direttament il-produzzjoni ta 'komponenti kumplessi tal-moffa meħtieġa għall-iffurmar tal-injezzjoni kontemporanja ta' applikazzjonijiet tal-plastik.
Eżempji prattiċi ta 'applikazzjonijiet tat-tħin
Il-qalba laterali - mekkaniżmi ta 'ġbid fl-iffurmar tal-injezzjoni ta' forom tal-plastik jeħtieġu komponenti ta 'slider biex jinkisbu moviment laterali għall-estrazzjoni tal-qalba. Din il-funzjonalità titlob sliders li joperaw fi skanalaturi ta 'slajds trasversali. Dawn l-iskanalaturi tipikament jikkonsistu minn uċuħ ċari li jeħtieġu reżistenza għolja għall-ilbies u valuri ta 'ħruxija baxxa tal-wiċċ.
Biex tkun żgurata reżistenza għall-ilbies adegwata filwaqt li timminimizza l-ipproċessar u l-kumplessità tal-immuntar, il-manifatturi rarament jiżżerżqu l-iskanalaturi direttament fil-mudelli. Minflok, joħolqu slots rettangolari fil-mudelli u jassiguraw blokki ta 'pressjoni tal-kanal tal-islajds f'dawn is-slots bl-użu ta' viti, li jiffurmaw il-kanali ta 'gwida għall-moviment tas-slider. Iż-żewġ blokki tal-pressjoni tal-kanal tal-islajds u sliders jikkostitwixxu komponenti kritiċi fil-firda laterali u l-qalba - mekkaniżmi ta 'ġbid essenzjali għall-iffurmar tal-injezzjoni ta' operazzjonijiet tal-plastik.
Blokk tipiku ta 'pressjoni tal-kanal slide jippreżenta struttura relattivament sempliċi, li tkejjel 40mm × 15mm × 10mm fil-forma bażika hexahedral tagħha, li tinkorpora żewġ countersunk permezz ta' toqob - għall-immuntar tal-viti. Minkejja s-sempliċità strutturali tagħha, li tikkonsisti primarjament minn uċuħ ċatti u karatteristiċi tat-toqob, il-komponent jitlob preċiżjoni għolja fuq uċuħ ta 'tgħammir ma' sliders, flimkien ma 'rekwiżiti ta' ebusija stretti.
Proċess ta 'manifattura
- Tħin mhux maħdum biex toħloq forma eżagonali
- Semi - finitura tat-tħin għal uċuħ ta 'preċiżjoni
- Tħaffir ta 'toqob bil-kamin
- Trattament tas-sħana biex tinkiseb ebusija speċifikata
- Tħin tal-wiċċ għal eżattezza dimensjonali
Rekwiżiti ta 'kwalità
Preċiżjoni għolja f'uċuħ ta 'tgħammir
Valuri ta 'ħruxija baxxa tal-wiċċ
Speċifikazzjonijiet ta 'ebusija stretta
Spezzjonijiet rigorużi tal-kontroll tal-kwalità
Ir-rekwiżiti ta 'preċiżjoni għall-blokki tal-pressjoni tal-kanal li jiżżerżqu jestendu lil hinn mill-eżattezza dimensjonali bażika. Il-kwalità tal-finitura tal-wiċċ tħalli direttament it-tħaddim bla xkiel ta 'mekkaniżmi li jiżżerżqu waqt l-iffurmar tal-injezzjoni ta' ċikli ta 'produzzjoni tal-plastik. Kwalità tal-wiċċ inadegwata tista 'twassal għal xedd prematur, żieda fil-frizzjoni, u ħsara potenzjali tal-moffa matul il-produzzjoni għolja ta' - il-produzzjoni tal-volum. Għalhekk, il-manifatturi jimplimentaw miżuri rigorużi ta 'kontroll tal-kwalità matul il-proċess tal-magni, inklużi spezzjonijiet intermedji u verifika finali bl-użu ta' magni tal-kejl tal-koordinati.
Slider Operazzjonijiet tat-Tħin tal-Komponenti
Stadji ewlenin tal-ipproċessar
Mhux maħduma u semi - finitura tat-tħin tal-blanks falsifikati
Magni tal-but rettangolari tond għall-qlub tal-ġenb
Tħaffir u Boring Angled Pilastru toqob
Trattament tas-sħana u tħin ta 'preċiżjoni
Lapping għall-finitura tal-wiċċ finali
Sliders tipikament jinkludu strutturi solidi magħmula minn uċuħ ċari u ċilindriċi, li jinkludu uċuħ għoljin ta '- preċiżjoni inklinati u jiggwidaw uċuħ tax-xogħol b'rekwiżiti ta' tolleranza stretti. Meta l-qalba laterali - mekkaniżmi ta 'ġbid jintegraw mad-disinji tas-slider, il-komponenti jinkorporaw addizzjonalment uċuħ li jiffurmaw laterali. L-ipproċessar mekkaniku għandu jiżgura l-eżattezza dimensjonali filwaqt li jżomm tolleranzi preċiżi tal-pożizzjoni reċiproka u jikseb valuri ta 'ħruxija baxxa tal-wiċċ essenzjali għal tħaddim affidabbli fl-iffurmar tal-injezzjoni ta' applikazzjonijiet tal-plastik.
Ikkunsidra slider li jinkorpora toqba tal-pilastru gwida angolata kif muri fid-disinji tipiċi tal-moffa. Il-proċess tal-magni għandu primarjament jiżgura l-eżattezza tal-ipproċessar u l-ħruxija tal-wiċċ ta 'pjani varji, flimkien mal-preċiżjoni tal-pożizzjoni u r-rekwiżiti dimensjonali tal-but rettangolari tond għall-iżgurar tal-qlub tal-ġenb. Filwaqt li r-rekwiżiti ta 'eżattezza dimensjonali tal-pilastru ta' gwida angolati jibqgħu moderati minħabba l-permessi tax-xogħol ikbar bil-pilastru tal-gwida angolat, l-għan ewlieni jinvolvi li jiżgura l-qalba - ġbid ta 'moviment li jibqa' lura wara l-moviment tal-ftuħ tal-moffa.
Il-kisba ta 'dan ir-rekwiżit funzjonali titlob preċiżjoni tal-pożizzjoni għolja għat-toqba tal-pilastru gwida angolata waqt l-ipproċessar. Id-disinn jirrikjedi kuntatt li jiżżerżaq bejn il-wiċċ tat-toqba ta 'ġewwa tat-toqba tal-pilastru gwida angolata u l-wiċċ ċilindriku ta' barra tal-pilastru tal-gwida angolat. Konsegwentement, il-wiċċ ta 'ġewwa jitlob karatteristiċi ta' ħruxija superjuri u livelli elevati ta 'ebusija.
Is-sliders jgħaddu minn trattament tas-sħana tat-tkessiħ, segwit minn tħin ta 'toqob interni biex jikkoreġi t-trattament tas-sħana - Distorsjonijiet indotti u jnaqqsu l-ħruxija tal-wiċċ. Metodi alternattivi ta 'pproċessar jinkludu EDM tal-wajer għal toqob tal-pilastru ta' gwida angolati, li jeħtieġu tħaffir pre - ta 'toqob tal-wajer qabel it-trattament tas-sħana, segwit minn operazzjonijiet ta' qtugħ tal-wajer wara - trattament tas-sħana, għalkemm diskussjoni dettaljata ta 'dan l-approċċ testendi lil hinn mill-ambitu attwali.
Ibbażat fuq ir-rekwiżiti tas-slajder u l-analiżi funzjonali, il-fluss tax-xogħol tal-ipproċessar jinkludi diversi stadji kritiċi. L-operazzjonijiet inizjali jinvolvu ħarxa u semi - finitura ta 'blanks falsifikati biex tistabbilixxi ġeometrija esterna slider. Sussegwentement, il-magni joħolqu l-but rettangolari tond għall-iffissar tal-qalba tal-ġenb. Il-proċess ikompli bit-tħaffir u t-titqib (jew it-tħin) ta 'toqob tal-pilastru gwida angolati, segwiti minn toqob tar-rebbiegħa tar-ritorn u żewġ toqob tal-kamin bil-makna għal dimensjonijiet speċifikati. Post - Operazzjonijiet ta 'trattament tas-sħana jinkludu tħin ta' pjani ta 'fuq u t'isfel, uċuħ ta' gwida li jiżżerżqu, uċuħ laterali, uċuħ tat-tarf, u uċuħ inklinati għad-dimensjonijiet meħtieġa. L-operazzjonijiet finali jinvolvu toqob ta 'pilastru ta' gwida angolati biex jinkisbu valuri ta 'ħruxija tal-wiċċ speċifikati kritiċi għall-iffurmar tal-injezzjoni tal-funzjonalità tal-moffa tal-plastik.
Il-kumplessità tal-magni slider tirrifletti r-rekwiżiti eżiġenti tal-iffurmar tal-injezzjoni moderna tal-produzzjoni tal-plastik. Kull wiċċ għandu jissodisfa tolleranzi speċifiċi biex jiżgura tħaddim ta 'moffa xierqa matul eluf jew miljuni ta' ċikli ta 'produzzjoni. Faċilitajiet ta 'manifattura avvanzati jimpjegaw ċentri ta' magni CNC multi {}} Assi CNC biex jimminimizzaw il-bidliet ta 'setup u jżommu l-eżattezza ta' pożizzjoni f'karatteristiċi multipli. Dan l-approċċ inaqqas l-iżbalji kumulattivi u jiżgura kwalità konsistenti f'ambjenti ta 'produzzjoni ta' volum għolja -.
Proċessi tal-Manifattura tal-Blokk tal-Felli
Funzjoni tal-blokka tal-feles
Blokki tal-feles jissakkar il-qalba laterali - Ġbid ta 'sliders f'kundizzjonijiet ta' moffa magħluqa, li jipprevjeni slider irtir matul il-proċess ta 'l-iffurmar.
L-angoli tal-wiċċ inklinati tagħhom tipikament jaqbżu l-angoli tal-pilastru ta 'gwida angolati bi 2 grad sa 3 grad, li jiżguraw azzjoni ta' qfil pożittivi waqt ċikli ta 'l-iffurmar tal-injezzjoni.
Il-blokki tal-feles jiffunzjonaw biex jissakkru l-qalba laterali - Ġbid ta 'sliders f'kundizzjonijiet ta' moffa magħluqa, li jipprevjeni l-irtir ta 'slider waqt il-proċess ta' l-iffurmar fl-iffurmar tal-injezzjoni ta 'operazzjonijiet tal-plastik. L-angoli tal-wiċċ inklinati tagħhom tipikament jaqbżu l-angoli tal-pilastru ta 'gwida angolati bi 2 grad sa 3 grad, li jiżguraw azzjoni pożittiva ta' qfil. Disinn ta 'blokka tal-feles rappreżentattiv għandu pożizzjonament permezz ta' boxxla rettangolari b'żewġ chamfers li jinvolvu li jikkorrispondu permezz ta 'slots - u daħliet fil-mudell, imwaħħlin minn żewġ viti għall-immuntar riġidu.
Il-profil tal-blokka tal-feles, eskluż it-toqba tal-iffissar tal-pilastru tal-gwida angolata u t-toqob tal-kamin, jikkonsisti kompletament minn uċuħ ċari. Minn perspettiva ġeometrika, l-operazzjonijiet tat-tħin jistgħu jwettqu kompletament il-manifattura tal-komponenti. Minkejja s-sempliċità strutturali apparenti, il-proċess tat-tħin jippreżenta sfidi li jinvolvu setups multipli li jikkomplikaw il-produzzjoni. Barra minn hekk, ir-rekwiżiti ta 'ebusija stretti għal blokki tal-feles iżidu aktar il-kumplessità tal-ipproċessar.
Proċessar tal-blokka tal-feles paralleli flussi tax-xogħol tal-manifattura tal-slider. L-operazzjonijiet inizjali jinvolvu t-tħin mhux maħdum u semi - finitura ta 'blanks falsifikati biex tistabbilixxi ġeometrija ta' blokka ta 'feles esterna. Matul dawn l-operazzjonijiet, l-ippożizzjonar ta 'uċuħ ta' fuq tal-boxxla, uċuħ vertikali ta 'quddiem u ta' wara, uċuħ inklinati, u uċuħ laterali jżommu l-kwoti tat-tħin, filwaqt li żoni oħra jiksbu d-dimensjonijiet finali permezz tat-tħin. Operazzjonijiet sussegwenti jinkludu toqob tat-tħaffir u ta 'boring (jew tat-tħin) ta' pilastru angolat u żewġ toqob tal-kamin għal dimensjonijiet speċifikati. Wara t-trattament tas-sħana, l-operazzjonijiet tat-tħin jispiċċaw ajruplani ta 'fuq tal-boxxla, uċuħ laterali, uċuħ vertikali ta' quddiem u ta 'wara, u uċuħ inklinati għad-dimensjonijiet meħtieġa. It-toqob finali ta 'toqob tal-pilastru ta' gwida angolati jiksbu speċifikazzjonijiet ta 'komponenti essenzjali għall-iffurmar tal-injezzjoni tal-prestazzjoni tal-moffa tal-plastik.

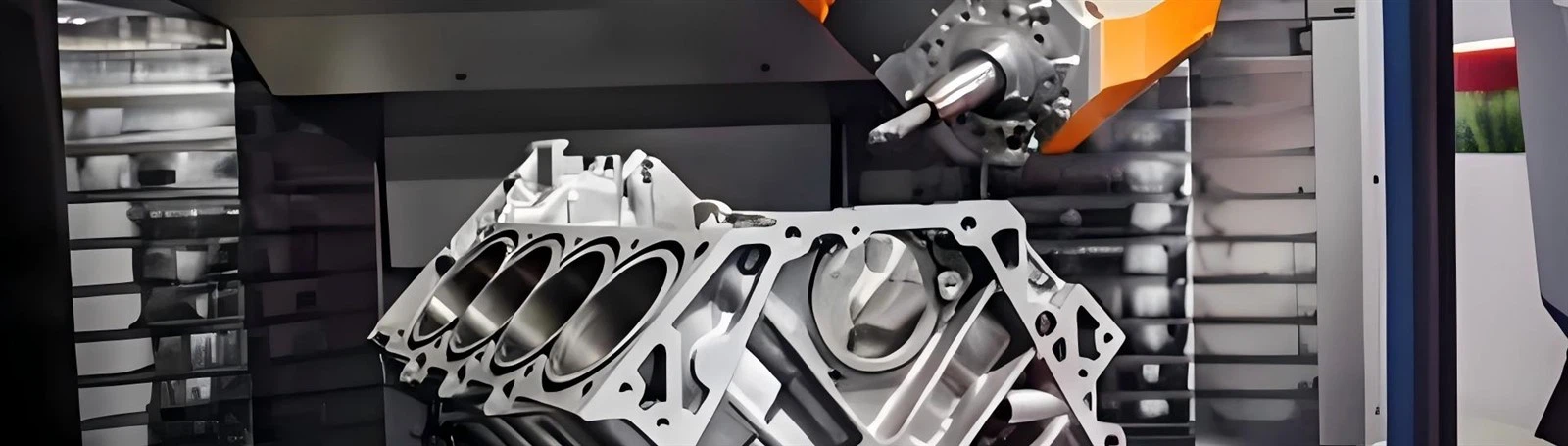

Strateġiji Avvanzati tat-Tħin għal Komponenti tal-Moffa Kumplessi
L-iffurmar modern ta 'injezzjoni ta' plastik jitlob disinji ta 'moffa dejjem aktar sofistikati li jinkorporaw kanali ta' tkessiħ kumplessi, sistemi ta 'tkessiħ konformali, u ġeometriji kkomplikati tal-parti. Dawn ir-rekwiżiti jimbuttaw it-teknoloġija tat-tħin lejn strateġiji aktar avvanzati inklużi - magni tal-veloċità, tħin trokoidali, u tekniki ta 'clearing adattivi.
Għoli - Magni tal-veloċità
Tħaddem b'veloċitajiet tal-magħżel li jaqbżu l-20,000 rpm, li jippermettu tneħħija tal-materjal effiċjenti filwaqt li żżomm il-wiċċ superjuri finituri kruċjali għal partijiet ottiċi - partijiet iffurmati ta 'kwalità użati fl-applikazzjonijiet tal-iffurmar tal-injezzjoni.
Mitħin trokoidali
Partikolarment effettiv għal magni tal-kavità profonda komuni fil-manifattura tal-moffa. Din it-teknika timpjega mogħdijiet ta 'għodda ċirkulari li jżommu tagħbijiet ta' ċippa konsistenti, inaqqsu l-ilbies ta 'l-għodda u jippermettu qatgħat aktar profondi.
Ikklerjar adattiv
Aġġusta b'mod dinamiku l-parametri tal-qtugħ ibbażati fuq l-impenn tal-materjal istantanju, jottimizzaw ir-rati tat-tneħħija waqt li jipproteġu l-għodod minn tagħbijiet eċċessivi, ideali għal ġeometriji kumplessi.
Għall-iffurmar tal-injezzjoni ta 'applikazzjonijiet tal-plastik li jeħtieġu kustilji fil-fond jew ħitan irqaq, l-ikklerjar adattiv jipprovdi l-kontroll meħtieġ biex jinkisbu ġeometriji eżiġenti mingħajr deflessjoni tal-għodda jew ksur. L-impenn tal-għodda uniformi li jirriżulta jipprevjeni spikes ta 'tagħbija f'daqqa li jistgħu jagħmlu ħsara lill-għodod ta' qtugħ għaljin jew jikkompromettu l-eżattezza dimensjonali. Dawn l-istrateġiji avvanzati rrevoluzzjonaw il-manifattura tal-moffa, li jippermettu l-produzzjoni ta 'ġeometriji kumplessi li qabel kienu impossibbli jew ekonomikament mhux fattibbli.
Operazzjonijiet ta 'tessut u finitura tal-wiċċ
Lil hinn mill-ħolqien bażiku tal-ġeometrija, l-operazzjonijiet tat-tħin jikkontribwixxu b'mod sinifikanti għar-rekwiżiti tal-wiċċ tal-wiċċ fl-iffurmar tal-injezzjoni tal-forom tal-plastik. Uċuħ minsuġa jtejbu l-estetika tal-parti, itejbu l-karatteristiċi tal-qabda, u jistgħu jaħbu imperfezzjonijiet tal-wiċċ minuri fi prodotti ffurmati. Ballun speċjalizzat - Mills End joħolqu mudelli tal-wiċċ ikkontrollati li jvarjaw minn nisġa lineari sempliċi għal tliet xejriet dimensjonali - li jkunu impossibbli permezz ta 'metodi ta' finitura tradizzjonali.
Ir-relazzjoni bejn il-kwalità tal-wiċċ mitħna u d-dehra tal-parti finali fl-iffurmar tal-injezzjoni tal-plastik ma tistax tiġi eċċessiva. Irregolaritajiet tal-wiċċ jittrasferixxu direttament għal partijiet iffurmati, li potenzjalment jikkawżaw ċaħda ta 'ġirjiet ta' produzzjoni sħiħa. Għalhekk, l-irfinar tal-operazzjonijiet
Wara tħin mhux maħdum jassumu importanza kritika. Semi - Irfinar tal-Passi Neħħi l-marki tal-arzella mill-magni mhux maħduma waqt li żżomm materjal suffiċjenti għal qatgħat finali finali. Dawn l-operazzjonijiet intermedji jistabbilixxu l-pedament biex jinkisbu finituri tal-mera permezz ta 'operazzjonijiet ta' illustrar sussegwenti.
L-istrateġiji ta 'finitura progressivi jimpjegaw il-pass li jonqos - fuq distanzi u parametri tal-qtugħ ifjen biex jirfina gradwalment il-kwalità tal-wiċċ. Dan l-approċċ juri partikolarment importanti għall-forom ottiċi użati fl-iffurmar tal-injezzjoni tal-produzzjoni tal-lenti tal-plastik, fejn id-devjazzjonijiet tal-wiċċ imkejla fin-nanometri jistgħu jaffettwaw il-prestazzjoni ottika. Softwer CAM avvanzat jikkalkula mogħdijiet tal-għodda ottimali li jimminimizzaw id-devjazzjoni tal-wiċċ filwaqt li jżommu ħinijiet raġonevoli tal-magni.
Integrazzjoni ma 'proċessi oħra ta' manifattura
Operazzjonijiet ta 'tħin rarament jeżistu f'iżolazzjoni fl-iffurmar tal-injezzjoni tal-flussi tax-xogħol tal-manifattura tal-moffa tal-plastik. Il-produzzjoni ta 'moffa ta' suċċess teħtieġ integrazzjoni bla xkiel bejn it-tħin, it-tidwir, it-tħin, l-EDM, u l-operazzjonijiet ta 'assemblaġġ. Din l-integrazzjoni titlob ippjanar bir-reqqa tal-proċess biex tiżgura konsistenza dimensjonali f'metodi ta 'manifattura differenti.
Fluss tax-xogħol tal-manifattura tal-moffa tipiku
Preparazzjoni tal-materjal
Għażla u preparazzjoni ta 'materjali bażi tal-moffa, tipikament l-azzar tal-għodda b'karatteristiċi ta' ebusija xierqa
Tħin mhux maħdum
It-tiswir inizjali tal-komponenti tal-moffa b'enfasi fuq ir-rata tat-tneħħija tal-materjal u l-istabbiliment tal-ġeometrija bażika
Trattament tas-sħana
Proċessi ta 'tisħin u tkessiħ ikkontrollati biex jinkisbu ebusija u proprjetajiet materjali mixtieqa
Finish tħin
Operazzjonijiet ta 'Magni ta' Preċiżjoni biex jinkisbu dimensjonijiet finali u karatteristiċi tal-wiċċ
Tħin & edm
Finitura finali tal-wiċċ u preċiżjoni tal-ħolqien bl-użu ta 'tagħmir speċjalizzat
Assemblea u Ittestjar
Assemblea tal-komponenti, verifika tal-allinjament, u ttestjar funzjonali qabel l-iskjerament
Pereżempju, uċuħ ta 'referenza stabbiliti waqt operazzjonijiet inizjali tat-tħin iservu bħala datum għal operazzjonijiet ta' tħin sussegwenti jew EDM, li jżommu relazzjonijiet ġeometriċi kritiċi għall-funzjonalità tal-moffa. Il-koordinazzjoni bejn it-tħin mhux maħdum u t-trattament tas-sħana tippreżenta sfidi partikolari fil-manifattura tal-moffa. It-tneħħija tal-materjal waqt it-tħin mhux maħdum tinduċi tensjonijiet residwi li jistgħu jikkawżaw tgħawwiġ waqt it-trattament tas-sħana.
Faċilitajiet moderni tal-manifattura jadottaw dejjem aktar ċelloli tal-manifattura integrati li jgħaqqdu proċessi multipli fi ħdan setups singoli. Dawn is-sistemi jippermettu magni kompluti ta 'komponenti kumplessi tal-moffa mingħajr immaniġġjar intermedju, inaqqsu l-iżbalji tal-pożizzjoni u ttejjeb l-effiċjenza. Għall-iffurmar tal-injezzjoni ta 'applikazzjonijiet tal-plastik li jitolbu preċiżjoni eċċezzjonali, approċċi integrati bħal dawn juru essenzjali għaż-żamma ta' vantaġġi kompetittivi fis-swieq globali.
Konsiderazzjonijiet ta 'Kontroll tal-Kwalità u Kejl
Teknoloġiji tal-Kejl Ewlenin
Magni tal-Kejl tal-Koordinati (CMM)
Kejl 3d ta 'ġeometriji kumplessi b'mikron - preċiżjoni tal-livell
Profilometri ottiċi
Mhux - Kejl tal-ħruxija tal-wiċċ u t-topografija tal-kuntatt
Fil - Proċess ta 'Proċess
Real - Verifika Dimensjonali tal-Ħin Waqt Operazzjonijiet tal-Makkinarju
Kontroll tal-proċess statistiku
Monitoraġġ u analiżi tal-proċessi tal-manifattura għall-konsistenza
L-iżgurar tal-eżattezza tat-tħin għall-iffurmar tal-injezzjoni tal-komponenti tal-moffa tal-plastik jeħtieġ kontroll tal-kwalità komprensiv matul il-proċessi tal-manifattura. Fil-kejl tal-proċess - bl-użu ta 'sondi ta' touch integrati ma 'magni tat-tħin jippermettu reali - verifika tal-ħin tad-dimensjonijiet kritiċi. Dawn is-sistemi jikkumpensaw awtomatikament għall-ilbies tal-għodda u l-effetti termali, u jżommu l-istabbiltà dimensjonali f'ġirjiet ta 'produzzjoni estiżi.
Post - L-ispezzjoni tal-proċess timpjega magni tal-kejl tal-koordinati li kapaċi jivverifikaw kumplessi tliet - ġeometriji dimensjonali kontra mudelli CAD. Għall-iffurmar tal-injezzjoni ta 'forom tal-plastik li jinkorporaw komponenti multipli, dawn il-kejl jiżguraw assemblaġġ u funzjonalità xierqa. Tekniki ta 'kontroll tal-proċess statistiku jsegwu x-xejriet dimensjonali, li jippermettu aġġustamenti proattivi qabel il-partijiet jaqbżu l-limiti ta' tolleranza.
Il-kejl tal-finitura tal-wiċċ jippreżenta sfidi uniċi fil-manifattura tal-moffa. Metodi ta 'kuntatt tradizzjonali jirriskjaw uċuħ illustrati li jagħmlu ħsara, filwaqt li l-metodi ottiċi mhux - ta' kuntatt jipprovdu analiżi distruttiva rapida, mhux-. Dawn is-sistemi jiġġeneraw mapep tal-wiċċ dettaljati li jenfasizzaw żoni li jeħtieġu finitura addizzjonali, li jissimplifikaw il-proċess iterattiv tal-kisba ta 'kwalitajiet tal-wiċċ speċifikati essenzjali għall-iffurmar tal-injezzjoni ta' applikazzjonijiet tal-plastik.
Konsiderazzjonijiet ta 'tolleranza
Komponenti tal-moffa tipikament jeħtieġu tolleranzi dimensjonali li jvarjaw minn ± 0.01mm sa ± 0.005mm għal karatteristiċi kritiċi. It-tolleranzi tal-pożizzjoni bejn il-komponenti ta 'tgħammir huma spiss speċifikati f'inqas minn 0.02mm biex tiġi żgurata funzjonalità xierqa waqt ċikli tal-iffurmar tal-injezzjoni. Dawn it-tolleranzi stretti jeħtieġu proċessi rigorużi ta 'kontroll tal-kwalità u teknoloġiji ta' kejl avvanzati matul il-fluss tax-xogħol tal-manifattura.
Konsiderazzjonijiet ekonomiċi f'operazzjonijiet ta 'tħin
L-ekonomija tal-operazzjonijiet tat-tħin tħalli impatt sinifikanti fl-ispejjeż ġenerali fl-iffurmar tal-injezzjoni tal-produzzjoni tal-moffa tal-plastik. L-għażla tal-għodda tal-qtugħ tibbilanċja l-ispejjeż inizjali kontra l-ħajja u l-qligħ tal-produttività. Filwaqt li l-għodod tal-karbur premium jew taċ-ċeramika jikkmandaw prezzijiet ogħla, il-ħajja estiża tagħhom u l-parametri tal-qtugħ superjuri ħafna drabi jiġġustifikaw l-investiment permezz ta 'waqfien imnaqqas u kwalità tal-parti mtejba.
Fatturi ta 'ottimizzazzjoni tal-ispejjeż
Parametri tal-Qtugħ Ottimali tal-Bilanċjar tal-Veloċità u l-Ħajja tal-Għodda
Toolpath Ottimizzazzjoni biex Imminimizza l-Ħin tal-Magni
Għażla tal-materjal ibbażata fuq il-kumplessità tal-moffa u l-volum tal-produzzjoni
L-għażla tal-magni li tqabbel il-kumplessità tal-parti u r-rekwiżiti tat-tolleranza
Tnaqqis tal-ħin ta 'setup permezz ta' sistemi modulari ta 'l-iffissar
Manutenzjoni preventiva biex timminimizza l-ħin ta 'waqfien mhux ippjanat
Strateġiji ta 'Titjib tal-Produttività
Għoli - Magni tal-veloċità għal ħinijiet ta 'ċiklu mnaqqas
Multi - Axis Machining biex tlesti partijiet f'inqas setups
Għodda awtomatizzata li tinbidel għal tħaddim mhux mgħoddija
Softwer CAM avvanzat għal toolpaths ottimizzati
Real - Time Tool Wear Monitoraġġ biex Tevita s-Sewda
Just - f '- Twassil tal-Materjal tal-Ħin biex Imminimizza l-Inventarju
L-ottimizzazzjoni tal-ħin tal-magna teħtieġ bilanċ bir-reqqa bejn il-parametri tat-tqattigħ u r-rekwiżiti tal-kwalità tal-wiċċ. Parametri aggressivi jnaqqsu l-ħin tal-magni iżda jistgħu jeħtieġu operazzjonijiet estensivi ta 'finitura. Bil-maqlub, parametri konservattivi jestendu l-ħin tal-magni iżda potenzjalment jeliminaw operazzjonijiet sekondarji. Manifatturi ta 'suċċess jiżviluppaw bażijiet tad-dejta tal-proċess li jiddokumentaw parametri ottimali għal materjali u ġeometriji varji komuni fl-iffurmar tal-injezzjoni tal-għodda tal-plastik.
Ix-xejra lejn magni mingħajr ekwipaġġ matul is-sigħat ta 'produzzjoni mhux - toffri vantaġġi ekonomiċi sinifikanti. Tibdil awtomatiku tal-għodda, sistemi ta 'ġestjoni taċ-ċippa, u kontroll adattiv jippermettu tħaddim awtonomu estiż. Għal - volum ta 'l-injezzjoni tal-produzzjoni tal-produzzjoni tal-moffa tal-plastik, dawn il-kapaċitajiet jipprovdu vantaġġi kompetittivi permezz ta' spejjeż tax-xogħol imnaqqsa u rati mtejba ta 'użu tal-magni.
Żviluppi fit-teknoloġija tat-tħin
It-teknoloġiji emerġenti jkomplu javvanzaw il-kapaċitajiet tat-tħin għall-iffurmar tal-injezzjoni tal-manifattura tal-moffa tal-plastik. Magni ibridi li jikkombinaw proċessi addittivi u tnaqqis li jippermettu l-ħolqien ta 'ġeometriji li qabel kienu impossibbli. Dawn is-sistemi jiddepożitaw materjal f'oqsma speċifiċi qabel it-tħin għad-dimensjonijiet finali, u joffru libertajiet tad-disinn ġodda għal kanali ta 'tkessiħ u ottimizzazzjoni strutturali.
L-integrazzjoni tal-intelliġenza artifiċjali twiegħed titjib rivoluzzjonarju fl-ottimizzazzjoni tal-proċess. L-algoritmi tat-tagħlim tal-magni janalizzaw bażijiet tad-dejta vasti ta 'parametri tal-magni, ibassru settings ottimali għal komponenti ġodda bbażati fuq xebh ġeometriku. Dawn is-sistemi kontinwament jirfinaw ir-rakkomandazzjonijiet tagħhom ibbażati fuq ir-riżultati attwali, u joħolqu self - Titjib tal-proċessi tal-manifattura ideali għall-iffurmar tal-injezzjoni ta 'applikazzjonijiet tal-plastik.
Inizjattivi ta 'manifattura sostenibbli jmexxu l-iżvilupp ta' sistemi ta 'lubrikazzjoni ta' kwantità minima u ta 'tkessiħ krijoġeniku. Dawn it-teknoloġiji jnaqqsu l-impatt ambjentali filwaqt li potenzjalment itejbu l-ħajja tal-għodda u l-kwalità tal-wiċċ. Hekk kif l-iffurmar tal-injezzjoni tal-industriji tal-plastik jiffaċċja regolamenti ambjentali dejjem jiżdiedu, dawn l-iżviluppi juru essenzjali għaż-żamma tal-kompetittività filwaqt li jissodisfaw l-għanijiet ta 'sostenibbiltà.
L-evoluzzjoni tal-materjali tal-għodda tal-qtugħ tkompli tespandi l-konfini tal-ġeometriji li jistgħu jinkisbu u l-kwalitajiet tal-wiċċ. Nano - Kisi tad-djamanti kristallini jippermettu l-magni ta 'azzar imwebbes mingħajr trattament sussegwenti tas-sħana, jissimplifikaw flussi tax-xogħol u jnaqqsu r-riskji ta' distorsjoni. Dawn l-avvanzi partikolarment jibbenefikaw l-iffurmar tal-injezzjoni tal-manifattura tal-moffa tal-plastik fejn l-istabbiltà dimensjonali tibqa 'tal-akbar importanza.
Xejriet emerġenti
Ai - magni msaħħa
Kontroll tal-proċess adattiv u manutenzjoni ta 'tbassir
Tewmin diġitali
Repliki virtwali għas-simulazzjoni u l-ottimizzazzjoni tal-proċess
Ċentri tal-magni b'5 assi
Imla partijiet kumplessi f'seduti singoli
Prattiki sostenibbli
Eco - Tkessaħ u Enerġija faċli - magni effiċjenti
