Teknoloġiji Avvanzati u Applikazzjonijiet fis-Suq Modern tal-Forom tal-Injezzjoni
Nifhmu t-teknoloġija tal-għodda rapida fil-manifattura tal-moffa kontemporanja
Il-pajsaġġ tal-forom tal-injezzjoni għall-bejgħ ġie rivoluzzjonat bit-teknoloġija tal-Għodda Rapida (RT), li jimmarka pass importanti fl-evoluzzjoni tal-manifattura. Din it-teknoloġija emerġenti elevat l-industrija tal-manifattura għal livelli bla preċedent, billi hija rikonoxxuta bħala waħda mill-iżviluppi teknoloġiċi l-iktar kruċjali tal-era moderna.
Bħala l-pedament tal-manifattura rapida tal-moffa, it-teknoloġiji tal-prototipi u l-manifattura rapidi jsibu applikazzjonijiet estensivi fl-industriji mediċi, aerospazjali, apparat tad-dar, u tal-manifattura tal-karozzi, b'implimentazzjoni partikolarment mifruxa fil-produzzjoni tal-karozzi.
Prototipi Rapidi (RP) It-teknoloġija tal-manifattura tirrappreżenta integrazzjoni tal-qtugħ - teknoloġiji tat-tarf inkluż il-kompjuter - disinn megħjun (CAD), kompjuter - Manifattura megħjuna (CAM), kontroll tal-kompjuter numeriku (CNC), servo ta 'preċiżjoni, servo ta' preċiżjoni, teknoloġija tal-laser, u xjenza tal-materjali. Meta tfittex soluzzjonijiet tal-fabbrika tal-forom tal-injezzjoni tad-dwana, il-fehim ta 'dawn il-pedamenti teknoloġiċi jsir essenzjali.
It-teknoloġija RP topera bbażata fuq tliet - mudelli ta 'disinn tal-prodott dimensjonali mibnija fuq il-kompjuters, li jwettqu saff - minn - tqattigħ tas-saff biex jinkisbu cross - kontorni sezzjonali. Wara dawn il-kontorni, ir-raġġi tal-lejżer jaqtgħu b'mod selettiv saffi suċċessivi tal-karta, ifejqu saffi tar-reżina likwida, materjali tat-trab tas-sinterizza, jew sorsi tal-ġett li jwaqqfu b'mod selettiv adeżivi jew materjali termoplastiċi, li jiffurmaw cross - profili sezzjonali li jakkumulaw gradwalment fi tliet - prodotti dimensjonali.
Prinċipji rivoluzzjonarji tal-manifattura u applikazzjonijiet tas-suq
Il-prinċipju ta 'prototipi mgħaġġel jinkiser permezz ta' metodi li jiffurmaw tradizzjonali fl-ipproċessar konvenzjonali, inkluż forġa, timbru, tiġbid, ikkastjar, u iffurmar ta 'injezzjoni, kif ukoll tekniki ta' proċessar ta 'qtugħ. Mingħajr ma jkun hemm bżonn ta 'attrezzaturi jew forom, din it-teknoloġija tista' awtomatikament, direttament, malajr, u tittrasforma b'mod preċiż kunċetti tad-disinn fi tliet - mudelli solidi dimensjonali jew partijiet b'forom kumplessi arbitrarjament.
Din il-kapaċità tippermetti l-evalwazzjoni, il-modifika u l-ittestjar funzjonali tad-disinn tal-prodott malajr, tnaqqas b'mod sinifikanti ċ-ċikli ta 'żvilupp tal-prodott, tonqos l-ispejjeż tal-iżvilupp, u ttejjeb il-kompetittività tas-suq tal-intrapriżi. Għal negozji li jfittxu forom ta 'injezzjoni għall-bejgħ, dawn il-vantaġġi jittraduċu fi żmien aktar mgħaġġel - għal - suq u kwalità tal-prodott imtejba.
It-teknoloġija tal-manifattura tal-għodda rapida, żviluppata minn pedamenti ta 'prototipi rapidi, tirrappreżenta moffa ġdida - li tagħmel it-teknoloġija kkontrollata mill-mudelli CAD biex tifforma direttament jew indirettament partijiet funzjonali. Bħalissa, fornituri tal-forom tal-injezzjoni tal-plastik japplikaw primarjament it-teknoloġija RT fil-forom tal-injezzjoni, l-ittimbrar imut, u xejriet tal-ikkastjar tal-investiment. Il-metodi tal-manifattura jinkludu prinċipalment it-teħid ta 'moffa RP indiretta u t-teħid ta' moffa diretta fuq sistemi RP, wara tliet rotot tipiċi tal-proċess.
Benefiċċji ewlenin ta 'għodda rapida
Ċikli ta 'żvilupp imnaqqsa sa 70% meta mqabbla ma' metodi tradizzjonali
Investiment aktar baxx bil-quddiem għal forom ta 'injezzjoni tad-dwana
Flessibilità tad-disinn imsaħħa u kapaċitajiet ta 'prototipi rapidi
Preċiżjoni superjuri għal ġeometriji kumplessi
Soluzzjonijiet skalabbli mill-prototipi għall-produzzjoni tal-massa
Kapaċitajiet ta 'manifattura mill-bogħod permezz ta' flussi tax-xogħol diġitali
"L-integrazzjoni ta 'teknoloġiji avvanzati ta' għodda rapida biddlet fundamentalment l-ekonomija tal-produzzjoni tal-moffa ta 'l-injezzjoni, li tippermetti lill-manifatturi iżgħar jikkompetu ma' intrapriżi akbar permezz ta 'ħin imnaqqas {- sa {- suq u żieda fl-aġilità tad-disinn."
Rotot tal-proċess għal volumi ta 'produzzjoni differenti
Biċċa waħda - u żgħira - manifattura tal-lott
L-ewwel rotta sservi biċċa waħda - u żgħira - manifattura tal-parti tal-lott, billi tuża teknoloġija RP u magni tal-iffurmar tal-injezzjoni tal-vakwu biex timmanifattura direttament diversi forom metalliċi mhux -, bħal forom tal-gomma tas-silikon. Dan l-approċċ jibbenefika partikolarment il-fornituri tas-servizzi tal-Prototip tal-Injezzjoni tal-Prototip li għandhom bżonn ħinijiet ta 'tibdil malajr għall-validazzjoni tal-prodott.

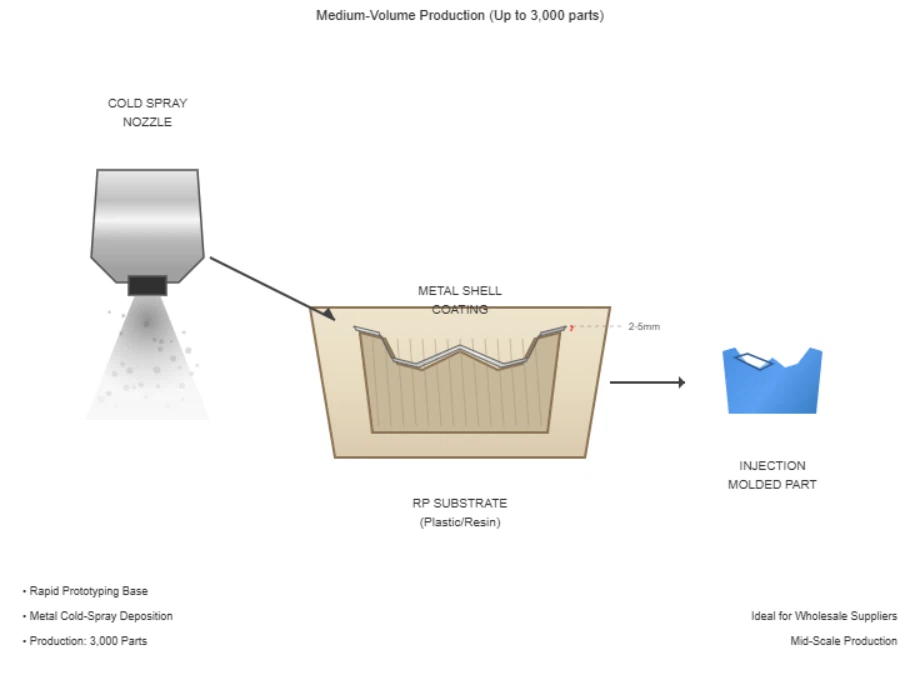

Medju - produzzjoni tal-volum
It-tieni rotta tindirizza medju - Volum tal-produzzjoni tal-parti, li tuża teknoloġija RP b'tekniki ta 'bexx rapidu biex toħloq metall kiesaħ - forom sprejjati. Dawn jikkonsistu minn qxur tal-metall imbexxex fuq uċuħ ta 'forom prodotti permezz ta' sistemi ta 'prototipi rapidi, filwaqt li s-sottostrat jibqa' mhux - materjali metalliċi bħal plastik jew reżina. Forom bħal dawn jistgħu jipproduċu sa 3,000 injezzjoni - partijiet iffurmati, li jagħmluhom ideali għall-fornituri bl-ingrossa ta 'injezzjoni li jservu l-bżonnijiet ta' produzzjoni ta 'skala ta' nofs -.
Produzzjoni ta 'skala kbira -
It-tielet rotta jaqbel ma 'tipi kbar ta' produzzjoni ta 'skala -, fejn il-proċess jinvolvi l-użu ta' teknoloġija RP biex joħloq prototipi tal-parti ddisinjati, tħin dawn il-prototipi f'elettrodi tal-grafita, imbagħad jipproċessa forom tal-azzar permezz ta 'magni tal-iskarikar elettriku. Dan il-metodu jakkomoda volumi ta 'produzzjoni li jaqbżu l-10,000 unità, perfetti għal forom ta' injezzjoni tal-karozzi għall-bejgħ fejn il-produzzjoni tal-volum għolja - hija standard.
Vantaġġi Komparattivi tat-Teknoloġija tal-Għodda Rapida
Meta jitqabblu teknoloġija rapida tal-manifattura tal-għodda ma 'tekniki tradizzjonali tal-manifattura tal-moffa, joħorġu bosta karatteristiċi distintivi li jibbenefikaw dawk li jfittxu forom ta' injezzjoni ta 'kwalità għolja:
Metodi ta 'manifattura sempliċi b'firxa wiesgħa ta' proċess
Manifattura tal-moffa rapida, ibbażata fuq saff - minn - Akkumulazzjoni ta 'materjal tas-saff, toffri proċessi relattivament sempliċi, konvenjenti u veloċi. Jadatta għal diversi tipi ta 'produzzjoni, partikolarment biċċa waħda - u produzzjoni żgħira - il-moffa tal-lott, filwaqt li takkomoda forom ta' livelli ta 'kumplessità varji. It-teknoloġija tista 'timmanifattura kemm forom tal-plastik kif ukoll tal-metall, bil-kumplessità fil-fatt ittejjeb il-vantaġġi tal-manifattura rapida tal-moffa. Il-manifatturi tal-forom tal-injezzjoni jadottaw dejjem aktar dawn il-metodi biex jespandu l-kapaċitajiet tas-servizz tagħhom.
Propjetajiet ta 'materjal imsaħħa permezz ta' proċessar avvanzat
Il-proċess ta 'manifattura rapidu tal-moffa juża b'mod konvenjenti żidiet ta' elementi f'ligi jew qlub ta 'kristallizzazzjoni, jimmodifika proċessi ta' solidifikazzjoni tal-metall jew trattamenti tas-sħana biex itejbu l-proprjetajiet tal-materjal tal-moffa. Alternattivament, iż-żieda ta 'materjali oħra ma' ligi toħloq forom ta 'materjal komposti, li tiżgura forom ta' injezzjoni ta 'preċiżjoni għall-bejgħ jissodisfaw ir-rekwiżiti stretti tal-industrija.
Disinn imqassar - Ċikli ta 'produzzjoni bi kwalità superjuri
Id-disinn tal-moffa RP juża prinċipji tad-disinn flessibbli, u jagħmel modifiki matul il-proċess tad-disinn estremament konvenjenti, u jqassar iċ-ċikli tad-disinn tal-moffa. Matul il-proċess kollu tal-manifattura, is-sistemi RP jużaw informazzjoni dwar id-dejta biex jikkontrollaw il-formazzjoni tal-prodott, jimminimizzaw il-fatturi umani u jnaqqsu b'mod effettiv id-difetti tal-manifattura filwaqt li jtejbu l-preċiżjoni. Dan jappella lill-fornituri tal-forom tal-injezzjoni medika fejn il-preċiżjoni u l-kwalità huma tal-akbar importanza.
Kapaċitajiet ta 'servizz ta' manifattura mill-bogħod
L-Applikazzjoni tat-Teknoloġija tal-Informazzjoni tal-RT Pontijiet Distanzi bejn l-utenti u l-manifatturi. Il-konnettività fuq l-internet tippermetti disinn mill-bogħod u konsenja ta 'servizz, u timmassimizza l-użu limitat tar-riżorsi filwaqt li tipprovdi rispons l-iktar mgħaġġel għar-rekwiżiti tal-utent. Din il-konnettività tibbenefika n-negozji li jfittxu l-kwotazzjoni tal-fornituri globali tal-injezzjoni.
Klassifikazzjoni u prinċipji fundamentali ta 'teknoloġiji ta' għodda rapida
Fis-swieq domestiċi li joffru forom ta 'injezzjoni għall-bejgħ, żewġ teknoloġiji primarji ta' manifattura ta 'moffa rapida jaraw applikazzjoni mifruxa: teknoloġija ta' għodda diretta u teknoloġija ta 'għodda indiretta. Dawn it-teknoloġiji juru livelli ta 'żvilupp differenti u meded ta' applikazzjoni tas-suq.
Teknoloġija tal-għodda indiretta
It-teknoloġija tal-għodda indiretta tuża t-teknoloġija CAD għall-analiżi u t-tpinġija tad-dejta, billi tuża sistemi RP biex toħloq mudelli fiżiċi u prototipi tal-moffa, sussegwentement tirreplika forom tal-metall. Peress li l-għodda indiretta teħtieġ rekwiżiti ta 'proċess inqas kumplessi u preċiżi meta mqabbla ma' għodda diretta, bi proċessi ta 'manifattura aktar sempliċi adattati għal talbiet ta' produzzjoni tal-massa, it-teknoloġija indiretta tal-għodda tgawdi applikazzjoni usa 'tal-industrija tal-manifattura minn metodi diretti. Il-manifattura tal-forom tal-injezzjoni OEM ħafna drabi timpjega dan l-approċċ għall-ispiża - produzzjoni effettiva.
Madankollu, ir-riżultati ta 'preċiżjoni aktar baxxi tal-manifattura tal-moffa indiretta fi prodotti b'rendiment komprensiv inferjuri, ma jistgħux jiggarantixxu l-kwalità tal-prodott. Barra minn hekk, ċerti proċessi ta 'produzzjoni jirrikjedu installazzjoni ta' tagħmir għall-ipproċessar tat-tniġġis, nieqsa minn ambjenti kbar ta 'produzzjoni ta' skala - u materjali robusti ta 'produzzjoni, li jżidu l-ispejjeż tal-produzzjoni tal-intrapriża. Għalhekk, minkejja applikazzjoni mifruxa, it-teknoloġija tal-għodda indiretta ma tistax issir id-direzzjoni tal-iżvilupp futura mainstream għat-teknoloġija tal-manifattura tal-moffa rapida.
"Il-metodi indiretti ta 'għodda rapida jkomplu jkollhom rwol vitali fl-ispiża - swieq sensittivi, li joffru bilanċ bejn il-veloċità tal-produzzjoni u l-investiment inizjali li jibqa' attraenti għal ħafna manifatturi minkejja limitazzjonijiet fil-preċiżjoni u l-prestazzjoni tal-materjal."
- Ġurnal tal-Manifattura Industrijali, 2023
Pereżempju, il-proċess kompost taċ-ċeramika tan-Nickel Plus Company Plus Company (imqassar bħala metodu NCC) jibni fuq it-teknoloġija tal-għodda stereolitografija (SLA). Il-proċess jinvolvi plating tan-nikil fuq SLA - ipproduċa prototipi mgħaġġla, billi jużaw effetti kimiċi biex jissolidifikaw materjali taċ-ċeramika fuq saffi tal-plating tan-nikil, imbagħad jisseparaw prototipi biex jiksbu forom finali. Dawn il-forom isibu applikazzjoni fil-manifattura tal-moffa tal-injezzjoni. Filwaqt li dan il-metodu jipproduċi forom bi preċiżjoni tajba, it-tniġġis serju tad-drenaġġ jirrikjedi ħinijiet twal tal-proċess elettroplanti, li jaffettwa forom ta 'injezzjoni irħas għall-bejgħ segmenti tas-suq.
Teknoloġija tal-Għodda Diretta
Relattivament għat-teknoloġija tal-għodda indiretta, l-għodda diretta titlob preċiżjoni tal-moffa ogħla waqt il-proċessi tal-manifattura tal-prodott. Jirrappreżenta d-direzzjoni futura ta 'żvilupp mainstream għat-teknoloġija tal-manifattura tal-moffa. L-għodda diretta tuża sistemi RP biex tapplika direttament id-dejta tat-tpinġija CAD għal forom prodotti, li jimmanifatturaw direttament forom korrispondenti. Din it-teknoloġija teħtieġ dejta preċiża, li tirriżulta fi prodotti bi kwalità u prestazzjoni superjuri, ħajja estiża tas-servizz tal-moffa, proċessi ta 'produzzjoni aktar sempliċi minn metodi indiretti, ċikli ta' produzzjoni mqassra, u ffrankar ta 'spejjeż tal-ħin għall-intrapriżi. Forom ta 'injezzjoni tad-dwana għall-bejgħ jużaw dejjem aktar dawn il-metodi avvanzati.
Sejba ta 'riċerka
Studju komprensiv li janalizza 500+ proġetti ta 'produzzjoni ta' moffa ta 'injezzjoni sabu li teknoloġiji diretti ta' għodda rapidi naqqsu l-iżbalji ta 'produzzjoni b'42% meta mqabbla ma' metodi indiretti, filwaqt li jestendu l-ħajja tal-moffa b'medja ta '35%. Ir-riċerka kkonfermat ukoll li l-metodi diretti jsiru aktar spiża - effettivi mill-manifattura tradizzjonali għall-produzzjoni li taqbeż il-5,000 unità.
Sors: Ġurnal Internazzjonali tal-Manifattura Avvanzata
Teknoloġija, 2024. Https://doi.org/10.1007/S00170-024-11234-X
Il-preċiżjoni u l-effiċjenza tat-teknoloġija tal-għodda diretta jagħmluha partikolarment ta 'valur għall-industriji li jeħtieġu forom għoljin ta' injezzjoni ta 'prestazzjoni - għall-bejgħ, bħal manifattura aerospazjali u apparat mediku, fejn l-eżattezza tal-komponent u l-integrità tal-materjal huma fatturi kritiċi.
Metodi primarji ta 'għodda diretta
Stereolitografija (SLA)
Fl-1987, American 3D Systems Company introduċiet l-apparat ta 'prototipi rapidi ta' apparat ta 'litografija stereo, tradott litteralment bħala apparat ta' stampar stereografiku, magħruf ukoll bħala stereolitografija bil-lejżer jew stereolitografija bil-lejżer.
Il-proċess tal-għodda tal-istereolitografija jibda bis-sistema CAD tliet - Disinn tal-immudellar solidu dimensjonali għal forom maħsuba, segwit minn softwer speċjalizzat ta 'tqattigħ tal-kompjuter li jaqtgħu f'mudelli ta' dejta ta 'saff ta' saff irqiq multipli. Ovvjament, ħxuna ta 'saff irqaq tagħti preċiżjoni tal-produzzjoni tal-mudell ogħla iżda ħin ta' produzzjoni itwal, li teħtieġ konsiderazzjoni komprensiva ta 'eżattezza u effiċjenza għall-għażla tal-ħxuna tas-saff.
Tipikament, is-saffi jżommu ħxuna ugwali permezz ta 'tqattigħ uniformi. Madankollu, approċċi aktar razzjonali jinvolvu tqattigħ irqaq f'żoni b'bidliet sinifikanti fil-forma tal-wiċċ u rekwiżiti ta 'preċiżjoni għolja, filwaqt li żoni oħra jistgħu jiġu eħxen.
Skond riċerka riċenti ppubblikata fil-Ġurnal tax-Xjenza u l-Inġinerija tal-Manifattura, "l-integrazzjoni tat-teknoloġija SLA ma 'sistemi moderni CAD / CAM naqqset il-ħin tal-produzzjoni tal-moffa sa 70% meta mqabbla mal-metodi tradizzjonali, filwaqt li żammet il-preċiżjoni dimensjonali fi ħdan ± 0.05mm għal karatteristiċi kritiċi. Dan l-avvanz. Dan l-avvanz kien partikolarment ibbenefika l-produzzjoni tal-produzzjoni ta' ġeometriji kumplessi fil-manifattura tal-apparat mediku u l-applikazzjonijiet aerossani
https://doi.org/10.1115/msr.2024.012345). Din il-validazzjoni xjentifika tissottolinja għaliex il-konsiderazzjonijiet tal-lista tal-prezzijiet tal-forom tal-injezzjoni għandhom jammontaw għal sofistikazzjoni teknoloġika.
Teknoloġija SLA: Vantaġġi u Limitazzjonijiet
Vantaġġi
Finitura tal-wiċċ eċċellenti
Dimensjonali Għolja
eżattezza
Adattat għal forom żgħar u kumplessi
Produzzjoni diretta tal-moffa tal-plastik
Limitazzjonijiet
Tendenzi tal-warping tal-mudell
Teħtieġ strutturi ta 'appoġġ
Ħajja qasira tal-lejżer
Tniġġis potenzjali tal-materjal
Manifattura ta 'Oġġetti Laminati (LOM)
Il-proċess tal-manifattura tal-moffa rapida tal-Karta Rapida tal-Karta tal-Kumpanija tal-Helisys American juża l-karta bħala moffa - li tagħmel materja prima, b'veloċità għolja korrispondenti - Veloċità Tliet - Magni li jiffurmaw dimensjonali bl-isem ta 'magni tal-manifattura tal-oġġett laminati.
Il-proċess jopera bbażat fuq il-mudell CAD saff ta 'l-informazzjoni ġeometrika planari għal qtugħ solidu b'saffi tal-karta, kontinwament laminanti, qtugħ ta' kolla termoplastika - folji tal-karta sostnuti saff b'saff biex jiffurmaw meħtieġa tliet - mudelli dimensjonali.
Mudelli LOM juru saħħa konsiderevoli, li jippermettu l-ipproċessar mekkaniku, tħin, illustrar, tpinġija, kisi, u diversi forom oħra ta 'proċessar. Għal partijiet b'volum għoli - sa - wiċċ - proporzjonijiet taż-żona, li jiffurmaw veloċitajiet ta 'Excel.
Peress li l-materjali ma jgħaddu l-ebda likwidu - konverżjoni solida, stress termali, jinxtorob, espansjoni, jew difetti ta 'deformazzjoni tal-warping ma jseħħux. Il-materjali użati jirrappreżentaw l-orħos fost il-proċessi RP attwali, inklużi karta, plastik, ċeramika, u materjali komposti. Magni LOM joffru aċċessibilità bi spazji kbar tal-manifattura, adattati għal manifattura ta 'parti solida kbira bi preċiżjoni għolja. Peress li l-materjal żejjed bejn il-gwarniċi tal-biċċa tax-xogħol u l-kontorni sezzjonali - jipprovdi appoġġ waqt l-ipproċessar, il-proċess ma jeħtieġ l-ebda appoġġ addizzjonali. L-iżvantaġġ primarju jinvolvi rati baxxi ta 'użu ta' materjal. Forom ta 'injezzjoni bl-ingrossa Ordna li l-klijenti japprezzaw l-iskalabbiltà ta' Lom għal produzzjoni ta 'moffa kbira.
Sinterizzazzjoni Selettiva bil-Laser (SLS)
It-teknoloġija SLS, inizjalment żviluppata mill-Università ta ’Texas u kummerċjalizzata minn DTM Corporation, timpjega lasers u materjali tat-trab inklużi trab tal-plastik, ċeramika - Trab imħallat li jgħaqqad, u metall - Trab imħallat.
Waqt il-formazzjoni, saffi ta 'materjal tat-trab jinfirxu fuq pjattaformi tax-xogħol, b'apparat ta' emissjoni bil-lejżer li jwettaq saff ikkontrollat - minn - saff ta 'skennjar f'kaxex tat-trab. Laser - Spots iffokati fis-sinter tat-trab kull fejn isseħħ l-iskannjar, li jifforma komponenti tal-mudell fiżiku sakemm joħorġu mudelli fiżiċi kompluti. Wara t-tneħħija mill-kaxex tat-trab u l-ikklerjar żejjed tat-trab, jirriżultaw prototipi.
Produzzjoni prattika komunement timpjega saff - minn - Saff ta 'Trab u Metodi ta' Sinterizzazzjoni: Tferriment ta 'Saffi ta' Trab Imwittija bi Scrape, Saffi ta 'Sintering, Tbaxxi l-Pjattaformi tax-Xogħol minn Cross - Sectional Saff ta' Għoli wara t-Tlestija tas-Saff, It-Tfal ta 'Saff, It-Tfal ta' Saff, It-Twaqqif Tliet prodotti dimensjonali -.
It-teknoloġija SLS toffri rati għoljin ta 'użu ta' materjal b'adattabilità ta 'materjal wiesa', manifattura mhux biss partijiet tal-plastik iżda wkoll ċeramika, paraffin, u komponenti oħra materjali. Partikolarment sinifikanti hija kapaċità diretta tal-manifattura tal-parti tal-metall, li tipprovdi dan il-proċess potenzjali ta 'żvilupp estensiv. L-iżvantaġġi jinkludu materjali tat-trab jew legaturi li jilħqu punti ta 'tidwib waqt is-sinterizzazzjoni mingħajr fluss adegwat biex jimlew il-vojt ta' partiċelli inter -, li jirriżultaw f'uċuħ maħlula u mhux maħduma.
Mudellar ta 'Depożizzjoni Mdewba (FDM)
L-immudellar tad-depożizzjoni mdewba juża rjus tal-isprej termali, estrużi semi - materjali tal-fluwidu tul id-dejta tas-saff CAD - mogħdijiet ikkontrollati f'pożizzjonijiet speċifikati fejn isseħħ is-solidifikazzjoni, bis-saff - minn - Depożizzjoni tas-saff u mudelli kompluti. Din it-teknoloġija, magħrufa wkoll bħala akkumulazzjoni ta 'tidwib jew iffurmar ta' estrużjoni ta 'fużjoni, tissostitwixxi lejżers b'liquefiers.
Iċ-ċavetta teknika tinvolvi l-kisba ta 'materjali b'viskożità xierqa, deposizzjoni faċli, u dimensjonijiet ta' estrużjoni aġġustabbli. Madankollu, din it-teknoloġija tas-saffi tiddependi fuq il-proprjetajiet ta 'solidifikazzjoni rapida tal-materjali tal-immudellar (madwar 0.1 sekondi). FDM jirrappreżenta l-iktar mgħaġġel - Tiżviluppa teknoloġija ta 'għodda rapida.
Bħal proċessi oħra ta 'għodda rapida, FDM jimpjega saff - minn - Akkumulazzjoni ta' materjal tas-saff fuq il-formazzjoni ta 'pjattaformi għal formazzjoni ta' parti, iżda l-ewwel jinħall materjali permezz ta 'tisħin jew metodi oħra fi stati mdewweb jew semi - stati mħallta, allura jifforma unitajiet ta' akkumulazzjoni bażika permezz ta 'azzjoni ta' akkumulazzjoni progressiva. Ibbażat fuq morfoloġija tal-parti ffurmata, ġeneralment maqsuma f'metodi li jiffurmaw l-estrużjoni ta 'tidwib u ta' tidwib.
It-teknoloġija FDM tista 'toħloq prototipi minn diversi materjali inklużi xejriet tax-xama, prototipi tal-plastik, u partijiet taċ-ċeramika. Partijiet tal-mudell tax-xama 'jservu direttament l-ikkastjar ta' preċiżjoni, jeliminaw il-proċessi ta 'produzzjoni tal-mudell tax-xama'. Din il-versatilità tagħmilha attraenti għall-forom ta 'injezzjoni għall-bejgħ f'industriji differenti.
Karatteristiċi tat-teknoloġija FDM
Qawwa tajba tal-parti ġġenerata b'deformazzjoni minima tal-warping
L-adegwatezza għal ġenerazzjoni ta 'partijiet żgħar u medji
Rekwiżit għad-disinn tal-istruttura ta 'appoġġ waqt il-formazzjoni
Strixxi tal-wiċċ ovvji fuq partijiet lesti
Ħinijiet twal tal-iffurmar minħabba s-salib komplut - skennjar tat-taqsima
Prezzijiet tal-materja prima relattivament għoljin
Fluss tax-xogħol operattiv għal għodda rapida
Il-proċess ta 'għodda rapida jinkludi tliet stabbiliment tal-mudell dimensjonali -}}, proċessar approssimattiv, proċessar ta' tqattigħ, saffi ta 'saffi - manifattura tal-kontorn sezzjonali, laminazzjoni tal-kontorn, u trattament tal-wiċċ.
Tliet - stabbiliment tal-mudell dimensjonali
Peress li s-sistemi ta 'prototipi mgħaġġla jaċċettaw biss il-kompjuter - Prodott mibni tliet - mudelli dimensjonali qabel l-ipproċessar tat-tqattigħ, tliet - l-immudellar dimensjonali jirrappreżenta l-ewwel pass kritiku fis-sistemi ta' prototipi rapidi.
Magni ta 'prototipi rapidi kurrenti jaċċettaw input tad-dejta permezz tad-disinn tas-softwer CAD jew id-diġitizzazzjoni ta' oġġetti fiżiċi eżistenti. Il-manifatturi tal-forom tal-injezzjoni jinvestu b'mod sinifikanti f'sistemi CAD avvanzati għal immudellar preċiż.
Tliet - Proċessar ta 'Approssimazzjoni tal-Mudell Dimensjonali
Peress li l-prodotti spiss ikollhom ħielsa irregolari - uċuħ tal-formola, pre - approssimazzjoni tal-ipproċessar issir meħtieġa. Sistemi ta 'prototipi rapidi kurrenti l-aktar li jużaw il-konverżjoni tal-mudell għal fajls ta' format STL għall-ipproċessar ta 'approssimazzjoni.
Il-format STL jqarreb tliet mudelli dimensjonali - bħala kombinazzjonijiet żgħar tal-pjan trijangulari. Matul il-konverżjoni, preċiżjoni differenti għandha tkun magħżula abbażi ta 'prodotti jew forom differenti li qed jiġu prodotti. Din il-konsiderazzjoni taffettwa l-eżattezza tal-kwotazzjoni tal-forom tal-injezzjoni.
Tlieta - Proċessar tal-Slicing Mudell Dimensjonali
Peress li l-proċessi ta 'prototipi rapidi skont is-saff - minn - saff cross - kontorni sezzjonali, pre - L-ipproċessar jirrikjedi t-tqattigħ f'intervalli regolari tul il-formazzjoni ta' direzzjonijiet mill-għoli minn tliet - mudelli dimensjonali biex jiġu estratti salib - contors.
Id-daqsijiet tal-intervall jiddependu fuq il-preċiżjoni tal-parti ffurmata u r-rekwiżiti tal-produttività - intervalli iżgħar jagħtu preċiżjoni ogħla iżda ħinijiet li jiffurmaw itwal. Il-firxiet ta 'intervall ta' madwar 0.05-0.3mm, tipikament 0.1mm.
Cross - manifattura tal-kontorn sezzjonali
Ibbażat fuq Slice - Cross ipproċessat - Kontorni sezzjonali taħt il-kontroll tal-kompjuter, sistema ta 'prototipi mgħaġġla li tifforma kapijiet, kapijiet tal-lejżer, jew irjus tal-isprej jiċċaqalqu awtomatikament tul il-kontorni tas-salib -}}}} Contours sezzjonali fi ħdan pjanijiet identiċi, qtugħ tal-karta tal-bidu, qtugħ ta' materjal, jew bexx tal-materjal thermoplastic biex tinkiseb saff - minn - saff cross - kontorni sezzjonali. Forom ta 'injezzjoni ta' kwalità għolja jirriżultaw minn kontroll preċiż ta 'dawn il-parametri tal-manifattura.
Laminazzjoni tal-kontorn
Wara kull salib - formazzjoni ta 'kontorn sezzjonali, sistemi ta' prototipi mgħaġġla jwasslu li jmiss Tliet prodotti dimensjonali -. Dan l-approċċ tal-manifattura tal-addittiv jippermetti ġeometriji kumplessi li jkunu impossibbli b'metodi tradizzjonali li jitnaqqsu.
Post - Operazzjonijiet ta 'pproċessar
L-ipproċessar post - jirrappreżenta proċess ġdid li jeħtieġ forma inizjali tal-forma tax-xogħol u analiżi tad-dimensjoni bbażata fuq tpinġijiet qabel l-ipproċessar. It-trattament tat-tħin tal-wiċċ tipikament isegwi "tħin → kisi → re - tħin → re - sekwenzi tal-kisi", li jirrepeti kontinwament sakemm il-ħruxija tal-wiċċ u l-eżattezza dimensjonali jissodisfaw ir-rekwiżiti tad-disinn. Din l-attenzjoni għad-dettall tiżgura forom ta 'injezzjoni ta' preċiżjoni għall-bejgħ jissodisfaw l-ispeċifikazzjonijiet tal-klijent.
Applikazzjonijiet tas-Suq u Industrija - Soluzzjonijiet speċifiċi
Is-suq modern għall-forom tal-injezzjoni għall-bejgħ jifrex industriji varji b'rekwiżiti varji. Forom tal-injezzjoni tal-karozzi għall-bejgħ jitolbu durabilità eċċezzjonali u preċiżjoni għal ġirjiet ta 'produzzjoni ta' volum għolja-, ħafna drabi jeħtieġu materjali u trattamenti speċjalizzati biex jifilħu skedi ta 'produzzjoni aggressivi.
Sadanittant, fornituri ta 'forom ta' injezzjoni medika jiffukaw fuq il-bijokompatibilità, il-kompatibilità tal-kamra nadifa, u ultra - tolleranzi preċiżi essenzjali għall-manifattura ta 'apparat mediku. Dawn ir-rekwiżiti speċjalizzati ħafna drabi jwasslu għal punti ta 'prezz ogħla iżda huma ġġustifikati min-natura kritika tal-prodotti finali.
Intrapriżi żgħar u medji dejjem ifittxu forom ta 'injezzjoni tad-dwana għall-bejgħ li l-ispiża tal-bilanċ - effikaċja bil-kwalità. Dawn in-negozji jibbenefikaw minn teknoloġiji ta 'għodda rapida li jnaqqsu l-investiment inizjali filwaqt li jżommu l-flessibilità tal-produzzjoni.
Prototip ta 'fornituri ta' servizzi ta 'injezzjoni ta' injezzjoni jsaħħu dawn it-teknoloġiji biex joffru kapaċitajiet ta 'iterazzjoni rapida, li jippermettu lill-iżviluppaturi tal-prodott jirfinaw id-disinji malajr qabel ma jimpenjaw ruħhom għall-għodda ta' produzzjoni. Dan l-approċċ inaqqas b'mod sinifikanti r-riskju ta 'difetti fid-disinn li jiswew ħafna flus fil-produzzjoni tal-massa.
Industrija tal-Karozzi
Settur mediku
Elettronika għall-konsumatur
Aerospazjali
Konsiderazzjonijiet ta 'kwalità u standards ta' ċertifikazzjoni
Meta tevalwa forom ta 'injezzjoni għall-bejgħ, iċ-ċertifikazzjoni tal-kwalità għandha rwol kruċjali fl-għażla tal-fornitur. Operazzjonijiet tal-Fabbrika tal-Fabbrika tal-Injezzjoni tad-Dwana Reputabbli Żommu Ċertifikazzjonijiet ISO, li juru impenn għal sistemi konsistenti ta 'ġestjoni tal-kwalità.
Fornituri tal-fornituri tal-injezzjoni tal-plastik li jservu industriji regolati bħal apparat mediku jew aerospazjali għandhom ukoll jikkonformaw mal-industrija - standards speċifiċi inklużi regolamenti tal-FDA jew rekwiżiti AS9100. Dawn iċ-ċertifikazzjonijiet jiżguraw li l-proċessi tal-manifattura jissodisfaw it-talbiet rigorużi ta 'dawn l-oqsma speċjalizzati.
L-għażla tal-materjal tħalli impatt sinifikanti fuq il-prestazzjoni tal-moffa u l-lonġevità. Il-manifatturi tal-forom tal-injezzjoni premium jużaw ligi tal-azzar avvanzati u trattamenti tal-wiċċ biex itejbu r-reżistenza għall-ilbies u jestendu l-ħajja operattiva.
Il-finituri tal-wiċċ ivarjaw minn lustrar bażiku għal kisi speċjalizzat li jtejjeb ir-rilaxx tal-parti u jnaqqas ir-rekwiżiti tal-manutenzjoni. Dawn il-fatturi ta 'kwalità jinfluwenzaw direttament il-varjazzjonijiet fil-lista tal-prezzijiet tal-forom tal-injezzjoni bejn il-fornituri, b'materjali u finituri ta' kwalità ogħla li tipikament jikkmandaw prezzijiet ogħla iżda joffru valur fit-tul - permezz ta 'valur tat-terminu permezz ta' ħajja estiża tas-servizz u kwalità tal-parti mtejba.
Ċertifikazzjonijiet ewlenin tal-kwalità għall-manifatturi tal-moffa tal-injezzjoni
ISO 9001: Sistemi ta 'Ġestjoni tal-Kwalità
ISO 13485: Ġestjoni tal-Kwalità tal-Apparat Mediku
AS9100: Ġestjoni tal-Kwalità għall-Aerospazjali
IATF 16949: Ġestjoni tal-Kwalità tal-Karozzi
Konsiderazzjonijiet ekonomiċi u ottimizzazzjoni tal-ispejjeż
Il-fehim tal-istrutturi tal-prezzijiet għall-forom tal-injezzjoni għall-bejgħ jeħtieġ li jitqiesu fatturi multipli lil hinn mill-prezz inizjali tax-xiri. L-ispiża totali tas-sjieda tiġbor fiha l-ħajja tal-moffa, ir-rekwiżiti ta 'manutenzjoni, l-effiċjenza tal-produzzjoni, u l-konsistenza tal-kwalità tal-parti.
Filwaqt li forom ta 'injezzjoni rħisa għall-bejgħ jistgħu jidhru attraenti inizjalment, kwalità inferjuri ħafna drabi tirriżulta fi spejjeż fit-tul twal - permezz ta' ħin ta 'waqfien miżjud, tiswijiet frekwenti, u partijiet rifjutati. Dan jagħmel il-punt tal-prezz inizjali indikatur fqir tal-valur veru f'ħafna każijiet.
Opportunitajiet ta 'Ordni ta' Ordni ta 'Injezzjoni Bulk jipprovdu ekonomiji ta' skala għal manifatturi kbar ta 'skala -. Fornituri bl-ingrossa tal-forni bl-ingrossa joffru skontijiet tal-volum li jnaqqsu b'mod sinifikanti għal kull - spejjeż ta 'unità għal disinji standardizzati ta' moffa. Madankollu, ir-rekwiżiti ta 'personalizzazzjoni jistgħu jikkumpensaw dan l-iffrankar, billi jagħmlu spiża dettaljata - Analiżi tal-benefiċċju essenzjali għal deċiżjonijiet ta' akkwist.
Sħubiji ta 'manifattura ta' forom ta 'injezzjoni OEM joffru strateġija oħra ta' ottimizzazzjoni ta 'spejjeż. Il-manifatturi tat-tagħmir oriġinali spiss jipprovdu soluzzjonijiet komprensivi inkluż assistenza tad-disinn, prototipi, u appoġġ tal-produzzjoni. Dawn is-servizzi integrati jissimplifikaw il-proċessi ta 'żvilupp filwaqt li jiżguraw il-kompatibilità ma' tagħmir u proċeduri eżistenti, fl-aħħar inaqqsu l-ispejjeż ġenerali filwaqt li jtejbu l-ħin - għas-suq -.
