Moffa ta 'injezzjoni
Teknoloġija tal-moffa tal-injezzjoni
Moffa ta 'injezzjoni tirrappreżenta waħda mill-aktar għodod sofistikati fil-manifattura moderna, li jservu bħala l-pedament għall-produzzjoni tal-massa ta' komponenti tal-plastik madwar kważi kull industrija. Din il-preċiżjoni - Apparat inġinerija tittrasforma materjal tal-plastik mhux maħdum fi tliet - forom dimensjonali permezz ta 'proċess ikkontrollat bir-reqqa ta' tisħin, injezzjoni, tkessiħ, u t-tfigħ.
Il-moffa tal-injezzjoni nnifisha tikkonsisti f'żewġ nofsijiet primarji: in-naħa tal-kavità (wieqfa) u n-naħa tal-qalba (li tiċċaqlaq), li flimkien jiffurmaw l-ispazju negattiv li jiddefinixxi l-aħħar ġeometrija tal-parti.
Il-prinċipju fundamentali wara l-operazzjoni tal-moffa tal-injezzjoni jinvolvi l-injezzjoni ta 'polimeru termoplastiku mdewweb jew termosetting f'kavità tal-moffa magħluqa taħt pressjoni għolja. Il-materjal imbagħad jiksaħ u jissolidifika, jieħu l-forma eżatta tal-kavità qabel ma jiġi neħħi bħala parti lesta. Dan il-proċess jippermetti lill-manifatturi jipproduċu partijiet identiċi b'repetibilità eċċezzjonali u preċiżjoni dimensjonali, u jagħmel il-moffa ta 'l-injezzjoni għodda indispensabbli fil-manifattura moderna.
Komponenti u struttura ewlenin
L-anatomija ta 'moffa ta' injezzjoni tiżvela sistemi interdipendenti multipli li jaħdmu f'armonija. Il-bażi tal-moffa, tipikament mibnija minn pjanċi tal-azzar imwebbes minn qabel- tipprovdi l-pedament strutturali. Fi ħdan dan il-qafas, il-kavità u l-inserzjonijiet tal-qalba jiddefinixxu l-ġeometrija tal-parti. Dawn l-inserzjonijiet, ħafna drabi magħmula mill-azzar tal-għodda mwebbsa, għandhom jifilħu pressjoni u ċikli ta 'temperatura enormi filwaqt li jżommu stabbiltà dimensjonali fuq miljuni ta' ċikli.
Vantaġġ kompetittiv
Il-kumpanija wettqet analiżi ta 'vantaġġ kompetittiv biex tidentifika s-saħħiet u d-dgħufijiet tagħha meta mqabbla mar-rivali tagħha.
Bażi tal-moffa
Jipprovdi fondazzjoni strutturali, tipikament mibnija minn pjanċi ta 'l-azzar imwebbes minn qabel- b'karatteristiċi ta' allinjament preċiżi.
garanzija twila
Iddefinixxi l-ġeometrija tal-parti b'dettalji kkomplikati, maħduma mill-azzar tal-għodda mwebbsa biex tiflaħ miljuni ta 'ċikli.
Servizz onlajn 24h
Kanali mdewweb tal-plastik miż-żennuna sal-kavità permezz ta 'sprues, runners, u xtiebi b'dimensjoni preċiża.
Tbaħħir globali
Il-passaġġi tal-ilma pożizzjonati b'mod preċiż jikkontrollaw ir-rati tat-tkessiħ, jipprevjenu l-warpage u jiżguraw stabbiltà dimensjonali.
Il-kanali tas-sistema runner imdewweb tal-plastik miż-żennuna tal-magna tal-iffurmar tal-injezzjoni sal-kavità. Fil-moffa ta 'injezzjoni ta' runner kiesaħ, din is-sistema tinkludi l-isprue, ir-runners, u l-gradi, li kollha jissolidifikaw ma 'kull ċiklu u għandhom jitneħħew mill-parti lesta. Sistemi ta 'runner sħun, alternattivament, iżommu l-plastik fi stat imdewweb fi ħdan kanali msaħħna, jeliminaw l-iskart iżda jżidu l-kumplessità tal-moffa tal-injezzjoni u l-investiment inizjali.
Il-kanali tat-tkessiħ jirrappreżentaw sistema kritika oħra fl-istruttura tal-moffa tal-injezzjoni. Dawn il-passaġġi tal-ilma mqiegħda b'mod preċiż ineħħu s-sħana mill-plastik imdewweb, jikkontrollaw ir-rata tat-tkessiħ u jipprevjenu l-warpage. Id-disinn tas-sistema tat-tkessiħ ikollu impatt sinifikanti fuq il-ħin taċ-ċiklu u l-kwalità tal-parti, bil-kanali tat-tkessiħ konformali wara l-kontorni tal-parti jsiru dejjem aktar komuni fid-disinji avvanzati tal-moffa tal-injezzjoni.
Is-sistema ta 'tfigħ tiżgura tneħħija ta' parti affidabbli wara t-tkessiħ. Dan tipikament jinkludi labar tal-ejector, kmiem, jew pjanċi attwati mill-mekkaniżmu tal-ejector tal-magna tal-iffurmar. It-tqegħid u d-daqs tal-pinnijiet tal-ejector għandhom jibbilanċjaw it-tneħħija effettiva tal-parti ma 'marki viżibbli minimi fuq il-prodott lest. Xi disinji tal-moffa tal-injezzjoni jinkorporaw metodi ta 'tfigħ aktar sofistikati, bħal pjanċi stripper jew ġibda tal-qalba idrawlika għal ġeometriji kumplessi.
Interazzjoni tal-komponent tal-moffa
Kavità u allinjament tal-qalba fi żmien 0.002mm tolleranza
Kalkoli tal-waqgħa tal-pressjoni tas-sistema runner
Kanal tat-tkessiħ prossimità mal-wiċċ tal-parti (5-8mm tipiku)
Analiżi tad-Distribuzzjoni tal-Forza tal-Ejezzjoni
Xjenza u għażla materjali
L-għażla tal-materjali għall-kostruzzjoni tal-moffa tal-injezzjoni tħalli direttament il-ħajja tal-għodda, il-kwalità tal-parti u l-ekonomija tal-manifattura. L-azzar tal-għodda jiddomina l-manifattura tal-moffa tal-injezzjoni, bl-azzar P20 li jservi bħala l-materjal tax-xogħol għal ħafna applikazzjonijiet. Dan l-azzar imwebbes pre - joffri makkinabilità tajba u reżistenza għall-ilbies adegwat għal volumi ta 'produzzjoni moderati.
Għal produzzjoni għolja - Volum jew materjali li joborxu, azzar imwebbes bħal H13 jew S7 jipprovdu reżistenza ta 'xedd superjuri. Dawn il-materjali jgħaddu minn trattament tas-sħana biex jinkisbu livelli ta 'ebusija ta '48 -52 HRC, li jestendu b'mod sinifikanti l-ħajja tal-moffa tal-injezzjoni iżda jeħtieġu tekniki ta' magni speċjalizzati bħall-magni tal-kwittanza elettrika (EDM) għal karatteristiċi kumplessi.
Il-komponenti tal-moffa tal-injezzjoni tal-aluminju joffru vantaġġi għal prototip jew produzzjoni baxxa - Volum. Il-konduttività termali superjuri tal-aluminju taċċellera ċ-ċikli tat-tkessiħ, filwaqt li l-makkinabilità tagħha tnaqqas il-ħin u l-ispiża tal-manifattura. Madankollu, l-ebusija baxxa tal-aluminju tillimita l-applikazzjoni tagħha f'żoni għoljin ta '- ilbies tal-moffa ta' l-injezzjoni.
Ċart ta 'Tqabbil tal-Materjal
| Materjal | Ebusija | Volum tal-Produzzjoni | Spiża | Ħin taċ-ċomb |
|---|---|---|---|---|
| Azzar P20 | 28-32 HRC | 100K-1M+ | Medju | Medju |
| Azzar H13 | 48-52 HRC | 1M+ | Għoli | Twil |
| Aluminju | 80-100 HB | 1K-100K | Baxx - medju | Qasir |
| Ram tal-berillju | 35-45 HRC | 10K-500K | Għoli ħafna | Medju |
Trattamenti tal-wiċċ
It-trattamenti tal-wiċċ isaħħu aktar il-prestazzjoni tal-moffa tal-injezzjoni. Il-plating tal-kromju jtejjeb il-proprjetajiet tar-rilaxx u r-reżistenza għall-korrużjoni, filwaqt li n-nitridija żżid l-ebusija tal-wiċċ mingħajr distorsjoni dimensjonali. Diamond - bħal kisjiet tal-karbonju (DLC) jipprovdu reżistenza eċċezzjonali għall-ilbies u koeffiċjenti ta 'frizzjoni baxxa, partikolarment ta' benefiċċju għall-ħġieġ - polimeri mimlijin li jaċċeleraw l-ilbies tal-moffa tal-injezzjoni.
Plating Chrome
0.0001-0.0003 "Ħxuna, ebusija 65-70 HRC, ittejjeb ir-rilaxx u r-reżistenza għall-korrużjoni
Nitriding
0.002-0.010 "fond tal-każ, ebusija tal-wiċċ 65-70 hrc, tgħawwiġ minimu
Kisi DLC
Ħxuna ta '2-5 μm, ebusija 1500-3000 HV, eċċellenti għal materjali li joborxu
Prinċipji u Konsiderazzjonijiet tad-Disinn
Id-disinn tal-moffa ta 'injezzjoni b'suċċess jirrikjedi li jibbilanċjaw bosta fatturi li jikkompetu. Angoli tal-abbozz jiffaċilitaw it-tfigħ tal-parti, b'valuri tipiċi li jvarjaw minn 0.5 sa 3 gradi skont in-nisġa tal-wiċċ u l-ġeometrija. Abbozz insuffiċjenti jwassal għal problemi ta 'tfigħ u ħsara potenzjali fil-moffa ta' l-injezzjoni, filwaqt li abbozz eċċessiv jista 'jikkomprometti funzjonalità jew estetika ta' parti.
Parametri tad-Disinn Ewlenin
Angoli tal-Abbozzi: 0.5 grad sa 3 grad tipiku, aktar għal uċuħ minsuġa
Ħxuna tal-ħajt: 0.8mm sa 3mm ottimali, bi transizzjonijiet gradwali
Rekwiżiti tar-raġġ: Minimu ta '0.5mm intern, 1mm estern
Allowance Undercut: Massimu 15% tal-ħxuna tal-ħajt għal slajds standard
Konsiderazzjonijiet ta 'disinn kritiku
Uniformità tal-ħxuna tal-ħajt
Tipprevjeni r-rati ta 'tkessiħ differenzjali li jikkawżaw marki tal-warpage u sink. Id-disinjatur tal-moffa tal-injezzjoni għandu jantiċipa kif flussi tal-plastik imdewweb permezz ta 'sezzjonijiet varji -, billi jużaw softwer ta' simulazzjoni tal-fluss biex jottimizzaw il-postijiet tal-bieb u jbassru difetti potenzjali. Sezzjonijiet ħoxnin jiksħu bil-mod, potenzjalment joħolqu vojt jew instabilità dimensjonali, filwaqt li sezzjonijiet irqaq jistgħu ma jimlewx kompletament qabel ma l-materjal jiffriża.
Ġestjoni ta 'taħt
Undercuts jippreżentaw sfidi partikolari fid-disinn tal-moffa tal-injezzjoni, li jeħtieġu komponenti li jiċċaqalqu bħal slajds jew lifters biex jirrilaxxaw karatteristiċi maqbuda. Dawn il-mekkaniżmi jżidu l-kumplessità u l-ispiża imma jippermettu l-produzzjoni ta 'partijiet impossibbli b'żewġ forom tal-pjanċa -. Id-disinjatur tal-moffa tal-injezzjoni għandu jikkunsidra bir-reqqa s-sekwenza tal-attwazzjoni u jiżgura operazzjoni affidabbli matul il-ħajja tal-għodda.
Strateġija tal-linja tal-firda
It-tqegħid tal-linja tal-firda jolqot b'mod sinifikanti kemm il-kumplessità tal-moffa tal-injezzjoni kif ukoll l-estetika tal-parti. Il-linja tal-firda, fejn iż-żewġ nofsijiet tal-moffa jiltaqgħu, inevitabbilment tħalli marka tax-xhieda fuq il-parti lesta. It-tqegħid strateġiku jimminimizza l-impatt viżwali filwaqt li jissimplifika l-kostruzzjoni tal-moffa tal-injezzjoni u jnaqqas il-probabbiltà ta 'formazzjoni ta' flash.
Proċessi u tekniki tal-manifattura
Il-manifattura moderna tal-moffa tal-injezzjoni timpjega diversi tekniki avvanzati biex tinkiseb il-preċiżjoni u l-kwalità tal-wiċċ meħtieġa. Il-magni tal-Kontroll Numeriku tal-Kompjuter (CNC) jibqa 'l-metodu primarju għall-ħolqien ta' komponenti tal-moffa, b'magni tal-assi multi- li jippermettu ġeometriji kumplessi u tolleranzi stretti. Għoli - Strateġiji ta 'Magni tal-Veloċità jottimizzaw ir-rati ta' tneħħija tal-materjal filwaqt li jżommu finituri tal-wiċċ superjuri.
Magni CNC
Ċentri tal-magni tal-assi multi- Assi jiksbu tolleranzi stretti daqs ± 0.001mm, b'żieda għolja ta 'veloċità - (15,000-40,000 rpm) għal finituri tal-wiċċ superjuri.
3+2 assi
Għoli - Magni tal-veloċità
Tolleranzi stretti
Proċessi EDM
Wire EDM jaqta 'profili kumplessi permezz ta' materjali mwebbsa, filwaqt li Sinker EDM joħloq kavitajiet kkomplikati bl-elettrodu - iffurmar ibbażat.
Wire Edm
Sinker Edm
Azzar imwebbes

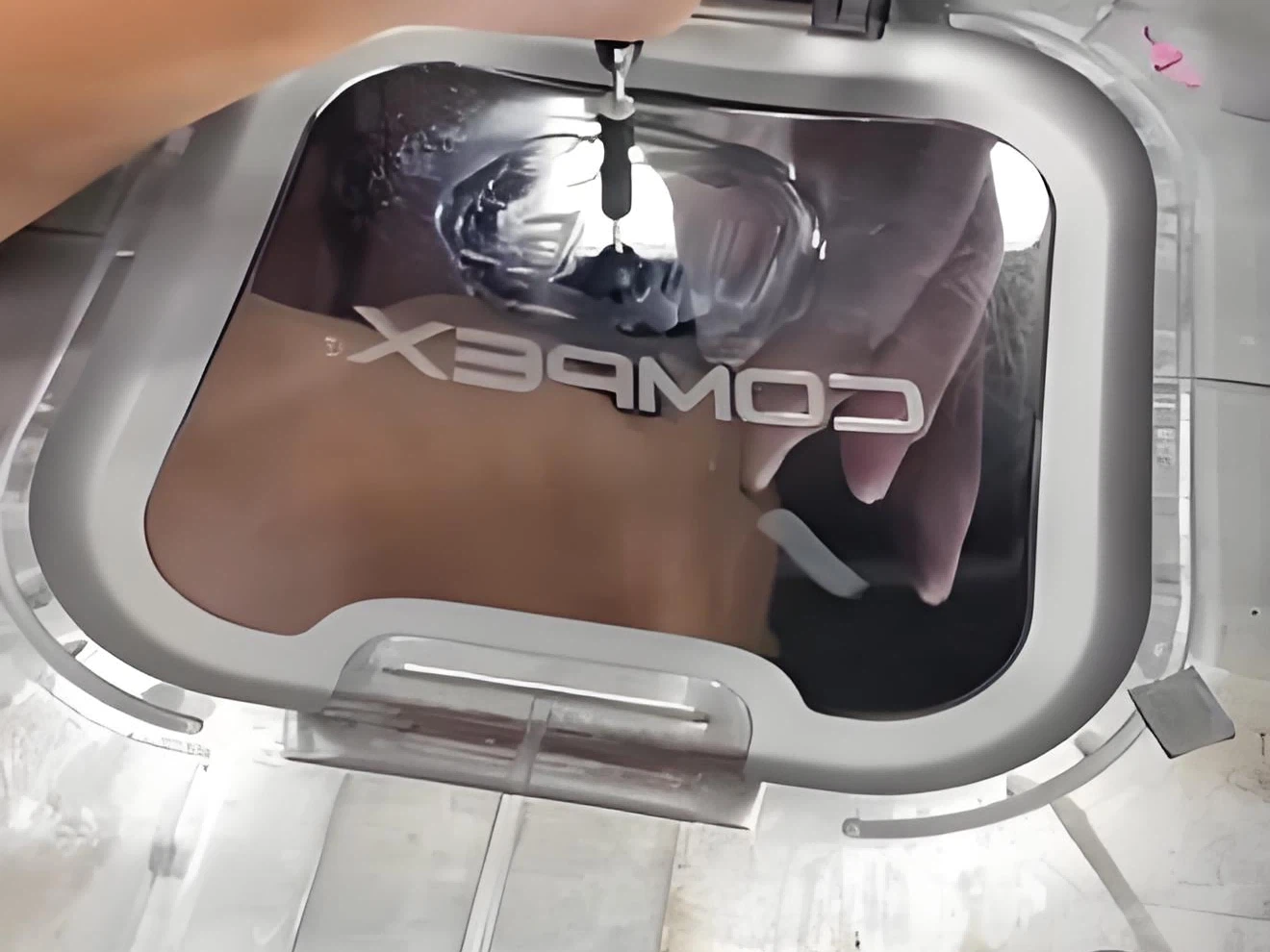

Irfinar tal-wiċċ
Lustrar progressiv minn 120 naqal għal 8000 naqal jikseb finituri tal-mera, b'tekniki speċjalizzati għall-kontroll tan-nisġa.
Lustrar tad-djamanti
Fwar li jaħarqu
Tessut
Rekwiżiti ta 'preċiżjoni fl-istadji tal-manifattura
| Stadju tal-manifattura | Tolleranza tipika | Finitura tal-wiċċ | Metriċi tal-kwalità ewlenin |
|---|---|---|---|
| MACINING BASE MOLT | ± 0.01mm | 3.2μm RA | Flatness, paralleliżmu |
| Magni tal-kavità / tal-qalba | ± 0.002mm | 0.8-0.025μm RA | Preċiżjoni dimensjonali, finitura tal-wiċċ |
| Ipproċessar tal-EDM | ± 0.001mm | 1.6-0.1μm RA | Kantuniera tal-kantuniera, saff mill-ġdid |
| Assemblaġġ u tajbin | ± 0.005mm | - | Allinjament, distribuzzjoni tal-forza tal-morsa |
Sistemi ta 'ġestjoni termali
It-tkessiħ konformali jnaqqas il-ħin taċ-ċiklu b'20-40% filwaqt li jtejjeb il-kwalità tal-parti
Ġestjoni termali effettiva fil-moffa tal-injezzjoni tinfluwenza profondament il-kwalità tal-parti u l-effiċjenza tal-produzzjoni. Is-sistema tat-tkessiħ għandha estratt is-sħana b'mod uniformi biex tevita jinxtorob differenzjali u żżomm l-istabbiltà dimensjonali. Metodi ta 'tħaffir tradizzjonali joħolqu kanali ta' tkessiħ dritti, li jistgħu ma jibred b'mod adegwat ġeometriji kumplessi jew sezzjonijiet ħoxnin.
Tkessiħ konformali, attivat minn teknoloġiji tal-manifattura tal-addittivi, jirrevoluzzjona l-immaniġġjar termali tal-moffa tal-injezzjoni. Dawn il-kanali tat-tkessiħ isegwu l-kontorni tal-parti f'distanzi konsistenti, u jipprovdu distribuzzjoni uniformi tat-temperatura. Filwaqt li jiswew aktar biex jiġu implimentati, it-tkessiħ konformali jista 'jnaqqas il-ħinijiet taċ-ċiklu b'20 - 40% filwaqt li jtejjeb il-kwalità tal-parti, jiġġustifika l-investiment għal produzzjoni ta' volum għoli.
Id-disinn taċ-ċirkwit tat-tkessiħ għandu jikkunsidra n-numru ta 'Reynolds biex jiżgura fluss turbulenti, u jimmassimizza l-effiċjenza tat-trasferiment tas-sħana. Il-baffles u l-bżieżaq jidderieġu l-fluss tal-likwidu li jkessaħ lejn żoni speċifiċi, filwaqt li l-brilli termali jwettqu sħana minn qlub iżolati. Id-disinjatur tal-moffa tal-injezzjoni għandu jibbilanċja l-effettività tat-tkessiħ bl-integrità strutturali, minħabba li kanali ta 'tkessiħ eċċessivi jistgħu jdgħajfu l-istruttura tal-moffa.
Parametri tad-disinn tas-sistema tat-tkessiħ
Temperatura tal-likwidu li jkessaħ miżmum fi +1 grad
Disinn tal-Kanal
Dijametru 6-12mm tipiku, 4mm minimu
Dinamika tal-fluss
Numru ta 'Reynolds> 4000 għal fluss imqalleb
Qatra pressjoni 1-3 bar għal kull ċirkwit
Rata tal-fluss 3-5 litri kull minuta għal kull ċirkwit
Sistemi ta 'monitoraġġ
Thermocouples inkorporati ħdejn wiċċ tal-kavità
Meters tal-fluss għal kull ċirkwit tat-tkessiħ
Sensers tal-pressjoni biex jindividwaw l-imblukkar
Manutenzjoni u ġestjoni taċ-ċiklu tal-ħajja
Manutenzjoni xierqa testendi l-ħajja tal-moffa tal-injezzjoni u tiżgura kwalità tal-parti konsistenti. L-iskedi ta 'manutenzjoni preventiva jindirizzaw l-ilbies qabel ma jħallu impatt fuq il-produzzjoni, inkluż tindif regolari, lubrikazzjoni u spezzjoni. Il-frekwenza tiddependi fuq il-volum tal-produzzjoni, il-karatteristiċi tal-materjal, u l-kundizzjonijiet ambjentali.
Qafas ta 'skeda ta' manutenzjoni
Manutenzjoni ta 'kuljum
Uċuħ u ventijiet tal-moffa nadifa
Lubrikaw labar tal-gwida u komponenti li jiċċaqalqu
Spezzjona għal flash jew ħsara
Ivverifika l-fluss u l-pressjoni tas-sistema tat-tkessiħ
Manutenzjoni ta 'kull ġimgħa
Tindif bir-reqqa tal-uċuħ kollha
Spezzjona s-sistema ta 'tfigħ għall-ilbies
Iċċekkja l-allinjament u l-paralleliżmu
Funzjoni tat-test tas-sensuri kollha
Manutenzjoni ta 'kull xahar / annwali
Żarma u Spezzjona l-Komponenti Kritiċi
Kejjel ilbies fuq kavitajiet u qlub
Ibdel il-komponenti li jintlibsu (pinnijiet, boxxli)
Re - Uċuħ tal-kavità Pollakka kif meħtieġ
Tindif u preservazzjoni
Proċeduri ta 'tindif Neħħi l-akkumulazzjoni tar-residwi li tista' tikkawża twaħħal jew difetti fil-wiċċ. It-tindif ultrasoniku jneħħi b'mod effettiv il-kontaminazzjoni minn ġeometriji kumplessi, filwaqt li l-ibblastjar tas-silġ niexef jipprovdi tindif li joborxu mhux- mingħajr żarmar. Applikazzjoni regolari ta 'aġenti ta' rilaxx ta 'moffa xierqa tipprevjeni li twaħħal waqt li tipproteġi uċuħ ta' moffa ta 'injezzjoni mill-korrużjoni.
Ilbes il-binarji tal-monitoraġġ bidliet dimensjonali maż-żmien, l-identifikazzjoni meta ssir rranġar. Id-dimensjonijiet kritiċi għandhom jitkejlu perjodikament u mqabbla ma 'speċifikazzjonijiet oriġinali. It-tekniki ta 'replikazzjoni tal-wiċċ jaqbdu bidliet fid-dettall fin inviżibbli għal metodi ta' kejl konvenzjonali. Meta l-ilbies jaqbeż il-limiti aċċettabbli, l-iwweldjar u l-magni mill-ġdid - jistgħu jirrestawraw il-moffa tal-injezzjoni għall-ispeċifikazzjonijiet oriġinali.
Dokumentazzjoni taċ-ċiklu tal-ħajja
Dokumentazzjoni matul iċ-ċiklu tal-ħajja tal-moffa tal-injezzjoni tippermetti deċiżjoni infurmata - teħid. Ir-zkuk tal-manutenzjoni jsegwu l-attivitajiet kollha tas-servizz, filwaqt li r-rekords tal-produzzjoni jikkorrelataw il-produzzjoni mal-kundizzjoni tal-għodda. Din id-dejta storika tiggwida ż-żmien ta 'sostituzzjoni u tidentifika kwistjonijiet rikurrenti li jeħtieġu modifiki tad-disinn.
Rekwiżiti ewlenin ta 'dokumentazzjoni
Rekords ta 'Manutenzjoni
Zkuk dettaljati tas-servizz, tiswijiet u spezzjonijiet kollha
Dejta dwar il-prestazzjoni
Jgħodd taċ-ċiklu, ħin ta 'waqfien, u metriċi ta' kwalità skont il-produzzjoni
Immaġini tal-kundizzjoni
Fotografija perjodika li tiddokumenta xejriet u kundizzjoni ta 'xedd
Teknoloġiji avvanzati u xejriet futuri
L-industrija tal-moffa tal-injezzjoni tkompli tevolvi bl-avvanz teknoloġiku. Softwer ta 'simulazzjoni jbassar xejriet ta' mili, imġieba ta 'tkessiħ, u difetti potenzjali qabel ma jaqtgħu l-azzar, inaqqsu l-ħin ta' żvilupp u r-riskju. Multi - Simulazzjonijiet tal-Fiżika Koppja ta 'analiżi termali, mekkaniċi u reoloġiċi għal fehim komprensiv tal-proċess.
Kapaċitajiet ta 'simulazzjoni
Analiżi tal-fluss tal-moffa bi tbassir ta 'tnaqqis fil-pressjoni
Simulazzjoni tat-tkessiħ bl-immappjar tad-distribuzzjoni tat-temperatura
Tbassir tal-warpage u analiżi tal-kumpens
Ottimizzazzjoni tas-Sistema Runner għal mili bilanċjat
Teknoloġiji emerġenti
Teknoloġija tal-moffa intelliġenti
It-teknoloġija tal-moffa tal-injezzjoni intelliġenti tintegra s-sensuri u l-kapaċitajiet ta 'komunikazzjoni direttament fl-għodda. It-transduċers tal-pressjoni jimmonitorjaw il-profili tal-pressjoni tal-kavità, filwaqt li l-RFID tikketta l-post u l-użu. Din id-dejta tippermetti manutenzjoni ta 'tbassir u ottimizzazzjoni tal-proċess permezz ta' algoritmi ta 'tagħlim tal-magni li janalizzaw xejriet f'eluf ta' ċikli.
Manifattura addittiva
Il-manifattura tal-addittivi dejjem tissupplimenta metodi tradizzjonali tal-manifattura tal-moffa tal-injezzjoni. Lil hinn mill-applikazzjonijiet ta 'tkessiħ konformali, l-istampar 3D jipproduċi inserzjonijiet kompluti tal-moffa ta' injezzjoni għal prototip u produzzjoni baxxa- volum. Il-manifattura ibrida tgħaqqad proċessi addittivi u sottostrattivi, li jippermettu l-karatteristiċi impossibbli permezz ta 'kwalunkwe metodu biss.
Molding ta 'injezzjoni mikro
It-teknoloġija tal-moffa tal-mikro injezzjoni timbotta limiti dimensjonali, u tipproduċi partijiet b'karatteristiċi mkejla fil-mikrometri. Dawn l-għodod jitolbu preċiżjoni eċċezzjonali fil-manifattura u l-allinjament, ħafna drabi jinkorporaw attwaturi pjeżoelettriċi għal sub - pożizzjonament tal-mikron. L-applikazzjonijiet jkopru apparat mediku, elettronika, u komponenti ottiċi li jeħtieġu minjaturizzazzjoni mingħajr ma jikkompromettu funzjonalità.
Pjan Direzzjonali għall-Iżvilupp futur
Qasir - terminu (1-3 snin)
Adozzjoni usa 'ta' sensuri intelliġenti għall-monitoraġġ tal-proċess ta 'ħin reali -, preċiżjoni mtejba ta' simulazzjoni, u użu akbar ta 'manifattura ta' addittivi għal inserzjonijiet ta 'tkessiħ konformali.
Mid - terminu (3-5 snin)
Self - forom ta 'monitoraġġ b'kapaċitajiet ta' manutenzjoni ta 'tbassir, ai - ottimizzazzjoni tad-disinn immexxija, u implimentazzjoni mifruxa ta' proċessi ta 'manifattura ibrida.
Long - terminu (5+ snin)
Sistemi ta 'moffa kompletament awtonoma b'kapaċitajiet ta' fejqan ta 'self -, nano - livell ta' preċiżjoni tal-manifattura, u integrazzjoni ta 'materjali sostenibbli ma' żero - ċikli ta 'produzzjoni ta' skart.
Kontroll u validazzjoni tal-kwalità
Kontroll tal-kwalità komprensiv jiżgura li l-moffa tal-injezzjoni tissodisfa l-ispeċifikazzjonijiet matul iċ-ċiklu tal-ħajja tagħha. L-ewwel spezzjoni tal-artikolu tivvalida l-partijiet inizjali tal-produzzjoni kontra r-rekwiżiti tad-disinn, billi tuża magni tal-kejl tal-koordinati (CMM) għal verifika dimensjonali. Komparaturi ottiċi u sistemi tal-vista jispezzjonaw profili kumplessi u karatteristiċi żgħar lil hinn mill-kapaċitajiet tas-sonda tattili.
Spezzjoni dimensjonali
Kejl CMM bi preċiżjoni ta '± 0.0005mm
Skannjar bil-lejżer 3D għal ġeometriji kumplessi
Komparatur ottiku għall-verifika tal-profil
Skannjar tad-dawl blu għad-dettall tal-wiċċ
Validazzjoni tal-proċess
Studji dwar il-kapaċità tal-proċess (CPK> 1.33)
Implimentazzjoni tal-kontroll tal-proċess statistiku
Disinn ta 'Esperimenti (DOE) għall-Ottimizzazzjoni
Proċess ta 'Approvazzjoni tal-Parti tal-Produzzjoni (PPAP)
Ittestjar tal-materjal
Ittestjar tal-ebusija (Rockwell, Skali Brinell)
Analiżi metallografika għall-mikrostruttura
Ir-reżistenza għall-ilbies u l-ittestjar tal-korrużjoni
Verifika tal-konduttività termali
Proċess ta 'validazzjoni komprensiv
Studji dwar il-kapaċità tal-proċess jistabbilixxu l-abilità tal-moffa tal-injezzjoni li tipproduċi b'mod konsistenti partijiet konformi. Kontroll tal-proċess statistiku (SPC) jimmonitorja d-dimensjonijiet ewlenin fil-ġirjiet tal-produzzjoni, u jidentifika x-xejriet qabel ma jirriżultaw f'konformità mhux -. Il-proċess ta 'kwalifika tal-moffa tal-injezzjoni għandu jikkunsidra mhux biss eżattezza dimensjonali iżda wkoll finitura tal-wiċċ, proprjetajiet mekkaniċi, u rekwiżiti estetiċi.
L-ittestjar tal-materjal jivvalida kemm il-materjali tal-kostruzzjoni tal-moffa tal-injezzjoni kif ukoll il-plastik ipproċessat minnu. L-ittestjar tal-ebusija jikkonferma l-effettività tat-trattament tas-sħana, filwaqt li analiżi metallografika tiżvela mikrostruttura u difetti potenzjali. Għall-partijiet iffurmati, l-ittestjar tat-tensjoni, ir-reżistenza għall-impatt, u l-valutazzjonijiet tal-kompatibilità kimika jiżguraw l-idoneità għal applikazzjonijiet maħsuba.
Il-moffa tal-injezzjoni tispikka bħala xhieda tal-inġinerija ta 'preċiżjoni u x-xjenza tal-materjali, li tippermetti l-produzzjoni tal-massa ta' komponenti tal-plastik li jiddefinixxu l-ħajja moderna. Mill-karatteristiċi mikroskopiċi ta 'apparat mediku għall-pannelli l-kbar ta' interjuri tal-karozzi, dawn l-għodod sofistikati jittrasformaw il-materja prima fi prodotti lesti b'effiċjenza u konsistenza notevoli.
Nifhmu l-kumplessitajiet tad-disinn tal-moffa, il-manifattura u l-manutenzjoni tal-injezzjoni li jagħtu s-setgħa lill-inġiniera u l-manifatturi biex jottimizzaw il-proċessi tagħhom u jimbuttaw il-konfini ta 'dak li hu possibbli fil-produzzjoni tal-parti tal-plastik. Hekk kif it-teknoloġija tkompli tavvanza, il-moffa tal-injezzjoni bla dubju se tevolvi, tinkorpora materjali ġodda, metodi ta 'manifattura, u sistemi intelliġenti filwaqt li żżomm ir-rwol fundamentali tagħha bħala l-pedament tal-manifattura tal-plastik.
