X'inhi s-sistema ta 'skambju tas-sħana tal-moffa?
Sistema ta 'skambju tas-sħana tal-moffa
Il-kapaċità tal-kontroll tat-temperatura tal-forom tal-injezzjoni mhux biss taffettwa l-kwalità tal-partijiet tal-plastik, iżda tiddetermina wkoll l-effiċjenza tal-produzzjoni.
① Oħloq kanali ta 'tkessiħ fil-moffa kbar u numerużi kemm jista' jkun biex iżżid iż-żona tat-trasferiment tas-sħana, tqassar il-ħin tat-tkessiħ, u ttejjeb l-effiċjenza tal-produzzjoni.
② Agħżel materjali tal-moffa b'konduttività termali għolja. L-azzar huwa tipikament magħżul għall-materjali tal-moffa. F'żoni fejn id-dissipazzjoni tas-sħana hija diffiċli, il-ligi tar-ram jew tal-aluminju jistgħu jintużaw bħala inserzjonijiet, sakemm ir-riġidità u s-saħħa tal-moffa jkunu garantiti.
③ Uża l-ilma tat-temperatura tal-kamra bħala l-mezz li jkessaħ. Idealment, id-differenza fit-temperatura bejn id-dħul u l-ħruġ tal-ilma li jkessaħ għandha tkun inqas minn 5 gradi. Ir-rata tal-fluss għandha tkun għolja kemm jista 'jkun, u l-fluss turbulenti huwa preferut.
④ Iktar ma tkun irqaq il-ħxuna tal-ħajt tal-parti tal-plastik, inqas ħin tat-tkessiħ huwa meħtieġ. Bil-maqlub, iktar ma tkun ħoxna l-ħxuna tal-ħajt, iktar ikun twil il-ħin tat-tkessiħ meħtieġ.
⑤ Id-distribuzzjoni taċ-ċirkwiti tat-tkessiħ, jiġifieri, id-distanza bejn iċ-ċirkwiti tat-tkessiħ u l-kavità. L-ispazjar bejn il-kanali taċ-ċirkwit tat-tkessiħ għandu jiżgura temperatura uniformi fuq il-wiċċ tal-kavità tal-moffa.
⑥ Ittejjeb it-tkessiħ tal-bieb. It-temperatura ħdejn il-bieb hija l-ogħla meta l-plastik ikun qed jimla l-moffa; għalhekk, huwa aħjar li ttejjeb it-tkessiħ ħdejn il-bieb.

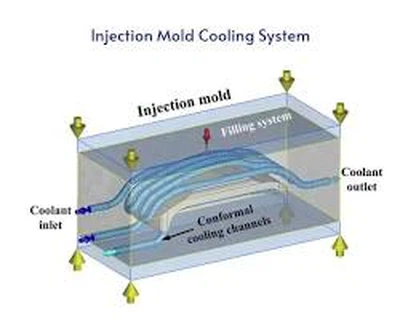

Prinċipji ġenerali tad-disinn tal-ilma li jkessaħ
Speċifikazzjonijiet komuni għall-kanali tal-ilma li jkessaħ
Daqsijiet tal-pajpijiet komuni jinkludu φ6, φ8, φ10, φ12, u φ14. Għandhom jintużaw kanali ta 'dijametru akbar fid-disinn biex iżidu l-iskambju tas-sħana. Daqsijiet komuni tat-twaħħil tal-pajpijiet huma 1/8in, 1/4in, u 3/8in (1in=0.0254m). Ħjut tal-pajp ċilindriċi jew għax-xejn (ħjut esterni għax-xejn huma ġeneralment rappreżentati minn R) huma użati għas-siġillar tal-ħajt. It-toqba bil-kamin hija maħduma b'vit tat-tip BSPT biex tipproduċi l-ħajt intern ċilindriku korrispondenti (ħjut interni ċilindriċi huma ġeneralment rappreżentati minn Rp). Sakemm ma jkunx speċifikat mod ieħor, id-daqs 1/4in huwa preferut. Meta tfassal kanali tal-ilma li jkessaħ, agħti attenzjoni għal dan li ġej:
① Passaġġ tal-ilma li jkessaħ ta' mill-inqas 4 cross-sections huwa meħtieġ għal tkessiħ effettiv.
② Il-passaġġi kollha tal-ilma li jkessaħ fl-istess ċirkwit għandu jkollhom żona ta' sezzjoni trasversali ugwali.
③ Il-passaġġ tal-ilma li jkessaħ għandu jifforma ċirkwit wieħed biex jevita ilma staġnat.
Sistema esterna tal-ilma li jkessaħ tal-moffa

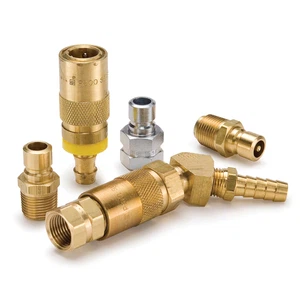

Il-konnessjonijiet bil-kamin tad-daħla u l-ħruġ tal-kanal tal-ilma tal-moffa huma ħjut tal-pajpijiet ta '1/4in, u l-ġonot tal-pajpijiet tal-ilma huma "akkoppjar ta' malajr tan-nylon". Il-linji tal-konnessjoni tal-kanal tal-ilma intermedji għandhom ikunu kompluti, u l-ispeċifikazzjonijiet huma pajpijiet tal-gomma φ12. Meta jkun hemm aktar minn tliet settijiet ta 'ċirkwiti ta' l-ilma li jkessaħ, id-daħla u l-ħruġ ta 'l-ilma li jkessaħ għandhom ikunu kkonċentrati fuq il- "pjanċa tad-distributur" (il-pjanċa tad-distributur hija magħmula minn materjal mhux-sadid). Il-pjanċa tad-distributur għandha tkun issettjata fuq in-naħa li ma toperax tal--moffa, u d-daħla u l-ħruġ tal-ilma li jkessaħ (inklużi konnessjonijiet intermedji) għandhom ikunu mmarkati b'mod permanenti fuq il-moffa. Metodu tal-immarkar:
(1) Marki tal-konnessjoni tad-dħul u l-ħruġ fuq il-pjanċa tad-distributur
L-ewwel grupp ta 'ilma: (Dħul) IN1, (Ħruġ) OUT1;
It-tieni grupp ta 'ilma: (Dħul) IN2, (Ħruġ) OUT2;
⋮
U l-bqija.
(2) Marki ta 'toqob fuq kull naħa tal-moffa
X:Pożizzjoni tal-ġenb: "O" għan-naħa operattiva tal-moffa; "N" għan-naħa mhux-operattiva tal-moffa; "U" għall-quċċata tal-moffa; "D" għall-qiegħ tal-moffa; "S" għas-slajder tal-moffa.
Y:Kodifikazzjoni tal-post tat-toqba: Uża numri Għarab konsekuttivi li jibdew minn "1", jiġifieri, it-toqob tal-ġenb kollha huma nnumerati konsekuttivament.
(3) Marki taċ-ċirkwit tal-ilma li jkessaħ (fit-taqsima "Konnessjoni tal-Ilma" ta '"Pjanċa tal-Ismijiet 2")
Per eżempju, l-ewwel ċirkwit ta 'l-ilma li jkessaħ: IN1→N2→U4→O6→D9→OUT1.
Deskrizzjoni tal-mogħdija: Tibda mill-daħla tal-ilma tal-ewwel grupp "IN1", qabbad mat-toqba mhux -tal-operat (N) kodifikata "2", imbagħad mat-toqba ta 'fuq ikkodifikata "4", imbagħad man-naħa operattiva (O) toqba kodifikata "6", imbagħad kompli mat-toqba t'isfel (D) kodifikata "9", u finalment mal-ewwel grupp ta' ħruġ "OUT1".
Sistema ta 'ilma li jkessaħ għal partijiet speċjali tal-moffa
Meta l-qalba tal-moffa-slider tal-ġbid teħtieġ tkessiħ, jekk jintużaw żennuni tal-ilma u ġonot tal-pajpijiet tal-ilma ddisinjati apposta minħabba limitazzjonijiet tal-istruttura tal-moffa, minbarra l-konfigurazzjoni tal-moffa kif meħtieġ, għandu jiġi pprovdut sett żejjed ta 'żennuni u ġonot tal-ilma speċjali bħala spare parts.
Arranġament ta 'toqba ta' l-ilma
L-aħjar medda ta 'tkessiħ hija 25-30 mm miċ-ċentru tat-toqba ta' l-ilma sal-wiċċ tal-prodott lest. Forom żgħar jistgħu jkunu xierqa
imnaqqas fid-daqs biex jiffranka l-materjal tal-qalba tal-moffa. Id-distanza bejn iż-żewġ toqob ta 'l-ilma f'moffa ġenerali hija ta' 50-70 mm, u d-distanza bejn iż-żewġ toqob ta 'l-ilma f'moffa kbira tista' tilħaq 70-90 (100) mm, kif muri fil-Figura 7-15.
Prinċipji tad-disinn tas-sistema tat-tkessiħ
① Prinċipji tal-Layout tal-Kanal tat-Tkessiħ.
a. Meta l-ħxuna tal-ħajt tkun uniformi, id-distanza bejn il-kanali tat-tkessiħ u l-wiċċ tal-kavità idealment għandha tkun ugwali. Meta l-ħxuna tal-ħajt tkun irregolari, it-tkessiħ għandu jiġi intensifikat fiż-żoni eħxen.
b. Matul il-mili tal-kavità, it-temperatura tal-plastik imdewweb hija ġeneralment ogħla ħdejn il-bieb, għalhekk it-tkessiħ għandu jissaħħaħ. L-ilma li jkessaħ għandu joħroġ minn ħdejn il-bieb għal żoni oħra, jew passaġġ separat tal-ilma li jkessaħ għandu jiġi pprovdut ħdejn il-bieb.
c. L-ilma li jkessaħ fil-kavità tal-moffa, il-qalba, is-slider, u l-ejector għandhom jitqassmu b'mod uniformi u uniformi biex tinkiseb temperatura tal-moffa kontinwa u stabbli u jimminimizza l-ħin taċ-ċiklu tal-produzzjoni.
② Il-kanali tat-tkessiħ għandhom jinżammu 'l bogħod minn żoni fejn jistgħu jseħħu linji ta' weldjatura.
③ L-istruttura taċ-ċirkwit ta 'l-ilma li jkessaħ għandha tkun faċli għall-magni u tnaddaf, b'dijametru tipiku ta' orifiċju ta '8-12 mm.
④ It-toqob ta 'l-ilma dritti-għandhom ikunu sempliċi u konvenjenti, b'perforazzjonijiet fiż-żewġt itruf. It-tul ta 'dawn il-perforazzjonijiet m'għandux jaqbeż is-70 mm. (Il-perforazzjonijiet huma teknika tal-magni użata biex tiffaċilita l-ipproċessar; il-kanali tal-ilma ħafna drabi ma jkunux imwaħħla sewwa.)
⑤ Il-kanali tat-tkessiħ għandhom ikunu numerużi kemm jista' jkun, bl-akbar dimensjonijiet -transversali possibbli.
⑥ It-tkessiħ fil-bieb għandu jittejjeb.
⑦ Id-differenza fit-temperatura bejn il-kanali tat-tkessiħ (daħla u ħruġ) għandha tiġi minimizzata.
⑧ Il-kanali tat-tkessiħ għandhom jiġu rranġati tul id-direzzjoni tat-tnaqqis tal-plastik.
⑨ Id-distanza mill-kanali tat-tkessiħ sal-wiċċ tal-kavità għandha tkun xierqa.
⑩ Meta tiddisinja u timmanifattura l-mogħdija tal-fluss tal-ilma tal-moffa, is-saħħa tal-moffa m'għandhiex tkun kompromessa.
⑪ L-interferenza hija l-aktar probabbli li sseħħ fl-arranġament tat-toqob tal-ilma, għalhekk siġillar tajjeb tat-toqob tal-ilma huwa meħtieġ biex jipprevjeni t-tnixxija tal-ilma mill-moffa.
Kontroll tat-temperatura lokali tal-moffa

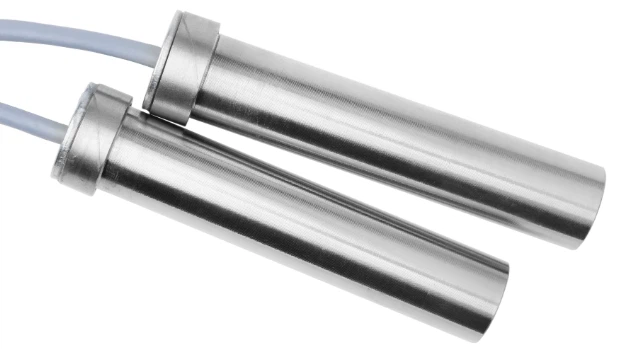

Drill toqob f'postijiet xierqa fuq il-moffa, daħħal vireg tat-tisħin, u qabbad kontrollur awtomatiku tat-temperatura biex tirregola t-temperatura lokali tal-moffa. Dan il-metodu ta 'tisħin huwa sempliċi fl-istruttura, faċli biex tużah, nadif, u għandu inqas telf ta' sħana minn kolji ta 'tisħin elettriku. Madankollu, għandha tingħata attenzjoni biex jiġi evitat sħana żejda lokalizzata. Innota li l-komponenti elettriċi għandhom idealment ikunu jinsabu 'l fuq mid-daħla tal-ilma biex jipprevjenu li l-ilma jitqattar fuqhom.
