postijiet relatati mal-kostruzzjoni u slider part-bagianya kien kariga tiegħi, dwar il-tkessiħ fuq l-slider , il- kostruzzjoni bażika għall-slider , l-slider u l-parità prinċipali t, jekk jogħġbok ara post preċedenti biex jitgħallmu l-kostruzzjoni bażiku u meta għandna nużaw l-slider, Dan il-post se jiddiskutu dwar meta għandna bżonn li jużaw mill-slider li jużaw labra angolari jew slider biss cam, x'inhuma l-vantaġġi u l-iżvantaġġi taż-żewġ tipi ta 'kostruzzjoni bħal slider.
PIN angolari

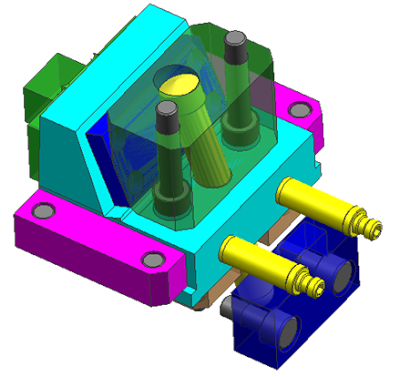

bażikament, it-tip ta 'kostruzzjoni ta' l-slider bbażata fuq kif iġbed il-slider qalba hija maqsuma fi tliet tipi, l-ewwel jużaw l-labra angolari, bl-użu seħħ tal-pin angolari f'angolu partikolari, il-blokk slider tkun iġbed, it-tieni huwa slider cam, biss tuża l-ispinta tal-rebbiegħa u tapp fuq l-slider, u l-kalkolu ta 'puplesija, slider cam jippermettilek li faċilment tiġbed l-qalba slider, it-tielet huwa l-użu ta' sistema idrawlika jew pnewmatika li jiġbdu l-slider qalba, speċifikament għat-tielet mod huwa meħtieġ sabiex il-movimenti ta 'kontrolli individwali skond meta l-slider moffa miftuħa u close.picture moffa hawn taħt turi slider mas-sistema pin angulari.

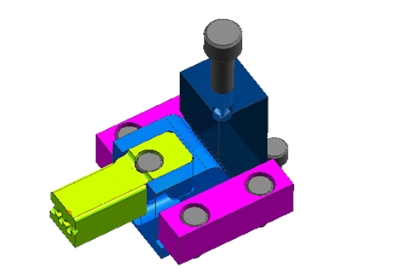

istampa hawn fuq murija kostruzzjoni kompluta standard għall slider, huwa jinkludi tkessiħ plagg, tapp (kulur blu), pjanċa aġġustament bejn qfil blokk u l-qalba slider (blu), gwida rel (roża) eċċ angolari sistema pin użu komuni ħafna fis-sistema slider, angolari kultant ma jkollhomx pin tonda, forma l-kaxxa hija wkoll komunement użati, fil-fatt użat l-istess angolu, it-tnejn se jintużaw billi tikkunsidra l-qawwa, l-istruttura, moffa, u l-ispazju disponibbli.
Il-vantaġġ huwa l-użu ta 'labar angolari jistgħu jintużaw għall-partijiet li jkunu waqqgħu qasir jew twil, faċli biex tinżamm meta l angolari imkisser, biss biżżejjed biex jibdlu l-pin angolari. rħas fil-manifattura, u jistgħu jintużaw għall-slider fit-stroke sa medju, it-tul pin angolari ma mimsus pjanċa tal-qiegħ.

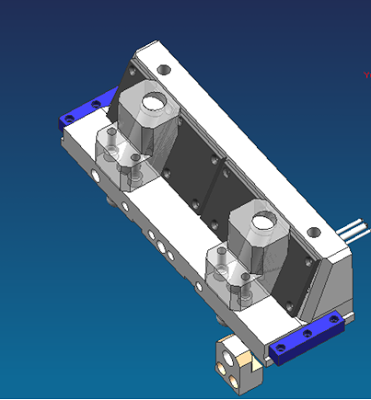

per eżempju, ħarsa lejn istampa hawn fuq jekk waqqgħu wiesgħa għal ħafna mill-partijiet, uża l-slider żewġ labar b'dijametru biżżejjed, allura inti se tikseb kostruzzjoni slider qawwija u sikur.
CAM slider
filwaqt li l-slider ma teħtieġx pin cam angolari, l-slider cam hemm diversi tipi ta 'komunement użati, it-tip morsa, żewġ tip angolu, cam unitajiet tip u d-direzzjoni cam wieħed. minħabba fl-użu tal cam tieħu kalkolu ta 'puplesija huwa użat, għaliex ?? huwa li jipprevjeni qalba slider tkun separata mill-blokk li jsakkar, u l-qawwa tan-nixxiegħa, sabiex slider qalba vera jistgħu jiċċaqalqu u hit-tapp. slider cam jistgħu jintużaw biss għal puplesija minuri (0.5 mm 5mm), żgħar waqqgħu, u mhux il-forma waqqgħu wiesgħa wisq.
benefiċċju huwa slider cam jistgħu jintużaw għall-ħin għolja ċiklu, kostruzzjoni moffa, l-ispazju iffrankar, u l-assemblaġġ faċli.
billi l-inqas mill-forma limitata li jistgħu jkunu waqqgħu fil-forma, kien diffiċli fil-manifattura u l-manutenzjoni.
