Għaliex il-Prodotti MIM Jfallu f'Electronics ta' -Qawwa Għolja?
Operatur ewlieni taċ-ċentru tad-data tilef 18-il siegħa operattiva f'Lulju li għadda. Il-ħati? Diskrepanza ta 'espansjoni termali ta' 0.08mm fil-komponenti tas-sistema tat-tkessiħ tagħhom.
Mhux inċident iżolat. Aħna mistħarrġa 190 fabbrikant tal-elettronika tal-enerġija, u 67% ammettew li kellhom fallimenti ta 'ġestjoni termali marbuta mat-tolleranzi tal-komponenti. Hawn dak li ħadd ma jgħidlekprodotti mim- il-biċċa l-kbira tal-inġiniera għadhom jiddisinjawhom qishom qed jaħdmu b'metall fondut mill-2015.
Il-problema mhix it-teknoloġija. Huwa ossiġnu. Meta l-ossidazzjoni tat-trab tar-ram creeps 'il fuq minn 0.15%, il-konduttività termali tinżel 15-20%. U fl-elettronika tal-qawwa li timbotta 400-600W/m² taħt il-laser bars tad-dijodu, dik id-differenza mhix akkademika - hija d-distakk bejn 1000 siegħa ta 'affidabilità u falliment katastrofiku fis-siegħa 2400.
L-Ispiża Moħbija biex il-Prodotti MIM Inġibu Ħażin
L-elettronika tal-qawwa ma taħferx l-iżbalji. Ir-rati ta 'falliment tal-apparat jirdoppjaw għal kull żieda ta' temperatura ta '10 gradi fil-junction. Matematika sempliċi, konsegwenzi brutali.
Rajt $400K SiC inverters ifallu minħabba li xi ħadd speċifika bjar tas-sħana b'konduttività ta '280 W/m·K meta l-applikazzjoni talbet 320+. Il-partijiet dehru identiċi. Il-materja prima MIM? Kontaminat b'0.3% ħadid minn ilma-trab atomizzat ħadd ma ddejjaq jiċċekkja.
Dan huwa importanti aktar issa minn qatt qabel. Is-suq tal-elettronika tal-enerġija qed iżid $15-il biljun minn 2030 - immexxi minn EVs, ċentri tad-dejta, u sistemi tal-enerġija rinnovabbli. Tagħmir li ma jistax ixerred is-sħana mhux biss jagħmel inqas rendiment. Issir responsabbiltà.
X'Jagħmel il-Prodotti MIM Kritiċi għall-Ġestjoni Termali ta' Power Electronics?
Il-manifattura tradizzjonali tolqot ħajt b'kumplessità. Trid mikro-kanali f'sink tas-sħana tar--tungstenu b'substrati CTE mqabbla ma' GaAs? Makkinar li jiswa $200+ kull unità f'volumi ta' 1000 biċċa.
MIM jibdel l-ekwazzjoni. Ġeometriji kumplessi - undercuts interni, xewk għax-xejn, cross-toqob imtaqqbin - jiġu kważi b'xejn ladarba tkun ħallset għall-għodda. Qed nitkellmu dwar partijiet li jkunu jeħtieġu 8+ operazzjonijiet ta 'mmaxinjar mġarrfa f'pass wieħed tal-iffurmar.
Il-vantaġġ reali jidher f'kombinazzjonijiet materjali. Ħu liga tar-ram-tungstenu 80/20. Ikollok espansjoni termali ta '8.8 ppm / K (qrib biżżejjed għal GaAs f'6.5 ppm / K) flimkien ma' konduttività termali raġonevoli madwar 160-200 W / m·K. Ipprova agħmel dik il-forma bi kwalunkwe metodu ieħor taħt 10,000 unità. Inti ma tistax. Mhux ekonomikament.
Imma hawn il-qabda - u dan huwa fejn il-biċċa l-kbira tal-proġetti jitfixklu. MIM jiċkien 15-20% waqt is-sinterizzazzjoni. Il-parti ħadra tiegħek f'100mm issir 80-85mm ta 'metall lest. Inxtorob uniformi, iva. Prevedibbli, assolutament. Faċli biex tiddisinja għal? Biss jekk għamilt dan qabel.
Rajt timijiet spec 0.3mm tolleranzi fuq l-ewwel proġett MIM tagħhom. Imbagħad nistaqsi għaliex qed jaħarqu permezz ta 'ċikli ta' iterazzjoni għal $ 15K għal kull modifika tal-għodda.
Fatturi Kritiċi tad-Disinn għal Prodotti MIM f'Applikazzjonijiet ta' -Qawwa Għolja
Il-purità tal-materjal tikkontrolla kollox
Partijiet MIM tar-ram pur għandhom jolqtu 380 W/m·K konduttività termali - kważi li jaqblu mar-ram maħdum. Realtà? Ħafna mill-fornituri jagħtu 280-320 W/m·K.
Id-differenza tiġi fi tliet fatturi:
Kontenut ta' ossiġnu.Trabijiet tal-gass-atomizzati fin-nitroġenu jimxu 0.055-0.078% ossiġnu. Atomizzat bl-ilma? Kultant 0.15%+. Kull 0.05% ossiġnu jiswik 10-15 W/m·K fil-prestazzjoni termali.
Id-daqs tat-trab huwa importanti.Trabijiet ifjen (<20 microns) densify better. We've measured 96.5% density with 10.6 micron powder versus 93% with 30 micron material. That 3.5% porosity difference? Another 20-30 W/m·K gone.
Elementi ta 'tranżizzjoni huma velenu.Iż-żieda ta '0.35 wt% kobalt, nikil, jew ħadid biex itejbu s-sinterizzazzjoni qtar konduttività termali 10-15%. Il-metallurġija titjieb. It-trasferiment tas-sħana jmut.
Schunk dehret dan għall-komponenti tat-tkessiħ tal-ilma-f'turbini tar-riħ. Huma jispeċifikaw materja prima ultra-pura u atmosferi ta' delegazzjoni apposta. Il-partijiet tagħhom laqtu 320+ W/m·K b'mod konsistenti. Dawk li jużaw trab industrijali standard? Lucky li tara 290 W/m·K.
Żoni li Jingħaqdu Huma r-Rabta Dgħajfa
Assemblaġġi tas-sink tas-sħana b'żewġ-partijiet jeħtieġ li jingħaqdu. Għandek tliet għażliet: ko-sinterizzazzjoni, ibbrejżjar, jew twaħħil tad-diffużjoni.
Ko-sinterizzazzjoni ħsejjes eleganti - munzell korpi ħodor, jisparahom flimkien, ir-ram jaġixxi bħala materjal li jgħaqqad. Jaħdem tajjeb sakemm tolqot il-marka ta' 2400-siegħa fl-ittestjar-fit-tul. Dak huwa meta r-reġjuni tar-ram pur fiż-żona li tgħaqqad jibdew jiżviluppaw mikro-xquq taħt ċikliżmu termali.
Dan tgħallimna bil-mod iebes fuq proġett tal-laser diode ta'{0}}qawwa għolja. L-ewwel 1000 siegħa? Perfetta. F'2400 siegħa bi pressjoni ta '3 bar u tagħbija termali sħiħa, sibna tnixxijiet. Kull falliment waħdieni ntraċċat lura għal saffi rqaq-ramm pur fil-ġonta ko-sinterizzata.
The fix isn't obvious. You need to redesign the heat sink geometry to keep joining zones away from the highest thermal stress areas. Or switch to silver diffusion bonding at >500 grad, li jżid pass ta 'proċessar iżda jelimina d-dgħjufija tar-ram pur.
-Prestazzjoni Dinjija Reali: X'Taħdem Attwalment

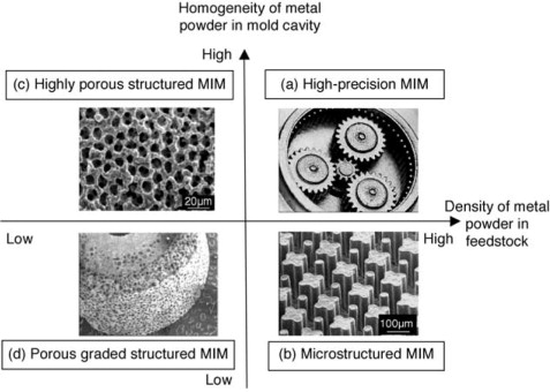

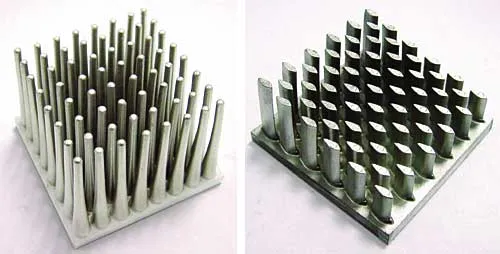

Teknoloġiji ta 'Materjali Avvanzati f'Singapor nailed dan. Huma qed jagħmlu sinkijiet tas-sħana MIM tal-aluminju b'xewk għax-xejn għall-elettronika tal-qawwa tal-karozzi. Il-trick? Jikkontrollaw l-isferiċità tat-trab permezz tat-trattament ta 'spheroidization - iżiduha 7.6% filwaqt li twaqqa' l-ħruxija tal-wiċċ 30.7%.
Ir-riżultati jitkellmu aktar qawwi minn specs. Huma qed jolqtu 98.1% densità sinterizzata kontra 95.7% bi trab mhux trattat. Dik id-densità żejda ta' 2.4% tissarraf f'prestazzjoni termali aħjar li titkejjel f'applikazzjonijiet ta' swiċċjar ta'-qawwa għolja.

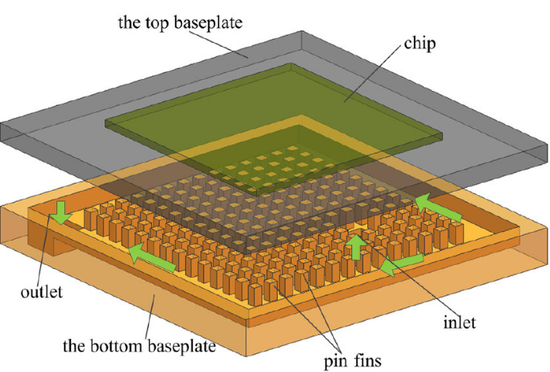

Imbagħad hemm ix-xogħol mikro-MIM tal-Istitut Fraunhofer fuq l-espansjoni-matched heat sinks. Qed jużaw trab tar-ram ta' 5-tungstenu-mikron biex joħolqu mikro-kanali b'8.8 ppm/K CTE. Mira tar-reżistenza termali? Taħt 0.5K/W. Qed jimmanifatturaw aktar minn 10,000 unità fejn il-prezz għal kull sink jinżel taħt l-€20.
Il-karatteristika qattiel mhix biss il-prestazzjoni - hija r-riċiklabbiltà. Materjal żejjed imur lura fil-preparazzjoni tal-materja prima. Ipprova tagħmel dan b'ċipep tal-magni minn ligi tat-tungstenu fondut.
Żbalji Komuni li Inġiniera Jagħmlu mal-Prodotti MIM
Disinn għal tolleranzi bil-makna.MIM jagħti tolleranza dimensjonali ta' ±0.3% kif-sinterizzat. Aktar stretti minn hekk? Int xorta waħda bil-magni, li jegħleb nofs il-vantaġġ tal-ispiża.
Injora t-tqegħid tal-bieb.Disinn ħażin tal-bieb iwassal għal separazzjoni tat-trab f'żoni ta 'shear għolja. Ikollok linji suwed minn distribuzzjoni ta' partikuli mhux-uniformi. Imbagħad int tħin uċuħ li suppost ħarġu nodfa.
Issottovaluta l-ħin tad-debinding.It-tneħħija termali tieħu 20-40 siegħa skont il-ħxuna tal-parti. Rush it, inti nassa binder. Dan joħloq vojt waqt is-sinterizzazzjoni. Spazji joqtlu l-konduttività termali.
Speccing ligi eżotiċi.Kompożizzjonijiet tad-dwana ħsejjes sofistikati. Huma jeħtieġu wkoll żvilupp ta 'materja prima, provi ta' sinterizzazzjoni, u validazzjoni tal-proprjetà. Żid 8-12-il ġimgħa mal-kalendarju tiegħek u 40% mal-ispiża unitarja tiegħek. Waħħal ma 'ligi MIM ippruvati sakemm ma tkunx assolutament bżonn xi ħaġa speċjali.
Tinsa dwar l-iskala.Taħt 5,000 unità fis-sena, il-magni spiss jirbaħ. Aktar minn 10,000, MIM isir konvinċenti. Il-punt ta 'crossover jiddependi fuq il-kumplessità tal-parti. Mexxi n-numri qabel ma timpenja ruħha għall-għodda.
Nagħmlu l-Prodotti MIM Jaħdmu fl-Applikazzjoni Tiegħek
Ibda bl-għażla tat-trab. Jekk il-konduttività termali tgħodd - u fl-elettronika tal-enerġija hija dejjem - tispeċifika gass-trab tar-ram atomizzat bi<0.08% oxygen. Get the supplier to document it. One bad batch can cost you six months in field failures.
Aħdem lura minn dimensjonijiet sinterizzati. Dan ifisser li tibni kumpens għat-tnaqqis fil-mudell CAD tiegħek mill-ewwel jum. Ħafna minn dawk li jfasslu l-moffa jużaw fatturi ta 'skala 1.20-1.25x, iżda jivverifikaw bi provi ta' materja prima qabel ma jaqtgħu l-azzar.
Pjan għall-ittestjar. Għandek bżonn validazzjoni kemm termali kif ukoll mekkanika. Reżistenza termali taħt 0.5K/W? Kbir. Imma jekk id-diskrepanza tas-CTE tiegħek tikkawża delamination wara 500 ċiklu termali, għandek piż tal-karti għali.
Imsieħeb ma 'fornituri li jifhmu l-elettronika tal-enerġija, mhux biss MIM. Dawk li jagħmlu parentesi dentali jew partijiet ta 'armi tan-nar m'għandhomx l-għarfien materjali għal applikazzjonijiet ta' ġestjoni termali. Staqsi dwar l-esperjenza tagħhom bir-ramm-tungstenu, il-kontroll tal-atmosfera tas-sinterizzazzjoni tagħhom, il-kontrolli tal-kwalità tagħhom għall-kontenut tal-ossiġnu.
U ttestja ż-żoni li jgħaqqdu. Iebsa. Jekk id-disinn tiegħek jeħtieġ assemblaġġ, mexxih sal-falliment. Sib il-punti dgħajfa fuq il-kalendarju tiegħek, mhux tal-klijent tiegħek.
Il-Linja tal-Fuq dwar il-Prodotti MIM fl-Electronics tal-Enerġija
L-iffurmar tal-injezzjoni tal-metall mhuwiex magic. Huwa proċess ta 'manifattura b'saħħiet speċifiċi u limitazzjonijiet reali. Fl-elettronika tal-enerġija, fejn il-ġestjoni termali tista 'tagħmel jew tkisser sistema ta' inverter ta '$ 100K, dawk il-limitazzjonijiet huma importanti.
Imma meta tagħmel tajjeb - il-purità tal-materjal ikkontrollata, il-ġeometrija ottimizzata, l-istrateġija tat-twaħħil vvalidata -prodotti mimjagħti kombinazzjonijiet ta 'spejjeż, kumplessità, u prestazzjoni li ma tistax tqabbel b'xi mod ieħor. Speċjalment f'volumi 'l fuq minn 10,000 unità fis-sena.
L-operatur taċ-ċentru tad-data li semmejt? Huma ddisinjati mill-ġdid il-komponenti tat-tkessiħ tagħhom b'partijiet MIM tar-ram speċifikati kif suppost. Kontenut ta 'ossiġnu msakkra f'0.06%, atmosfera ta' sinterizzazzjoni ottimizzata għal densità sħiħa. Huma ilhom jaħdmu 18-il xahar mingħajr inċident.
L-għażla tiegħek mhix jekk tużax MIM. Huwa jekk tużahx b'mod korrett.
